Climatest Symor®는 중국의 엔지니어링 회사로 집적 회로용 건식 캐비닛을 설계 및 제조하며, 이러한 집적 회로용 건식 캐비닛은 주로 전자 및 반도체 산업 분야에 적용됩니다.

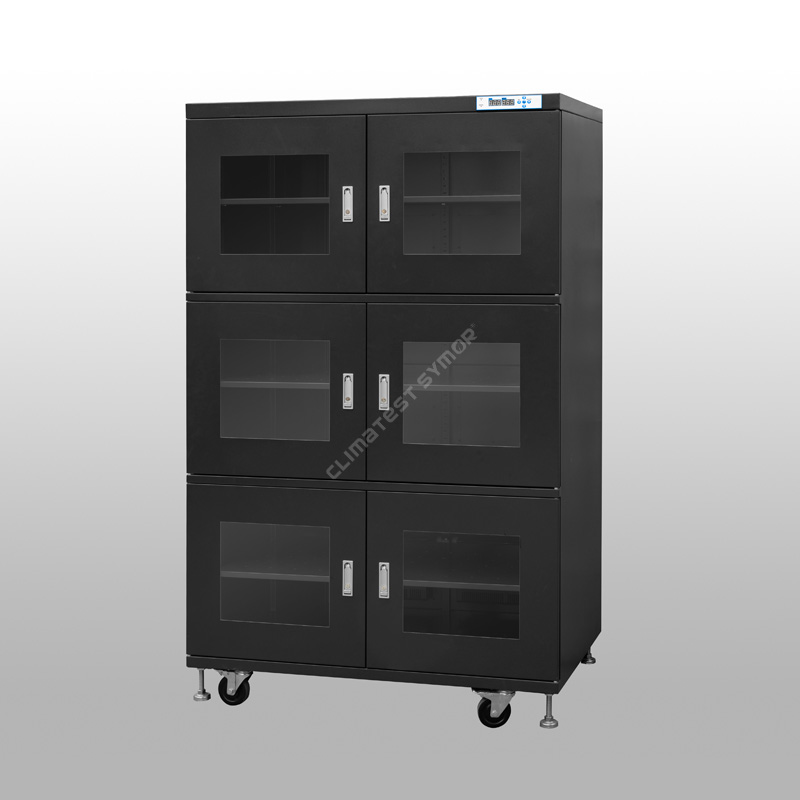

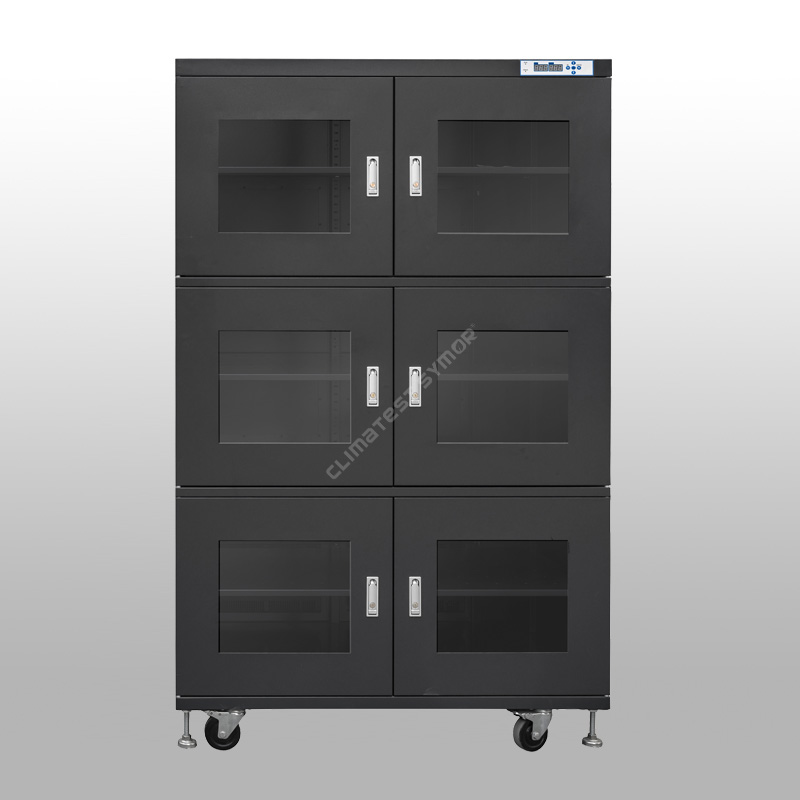

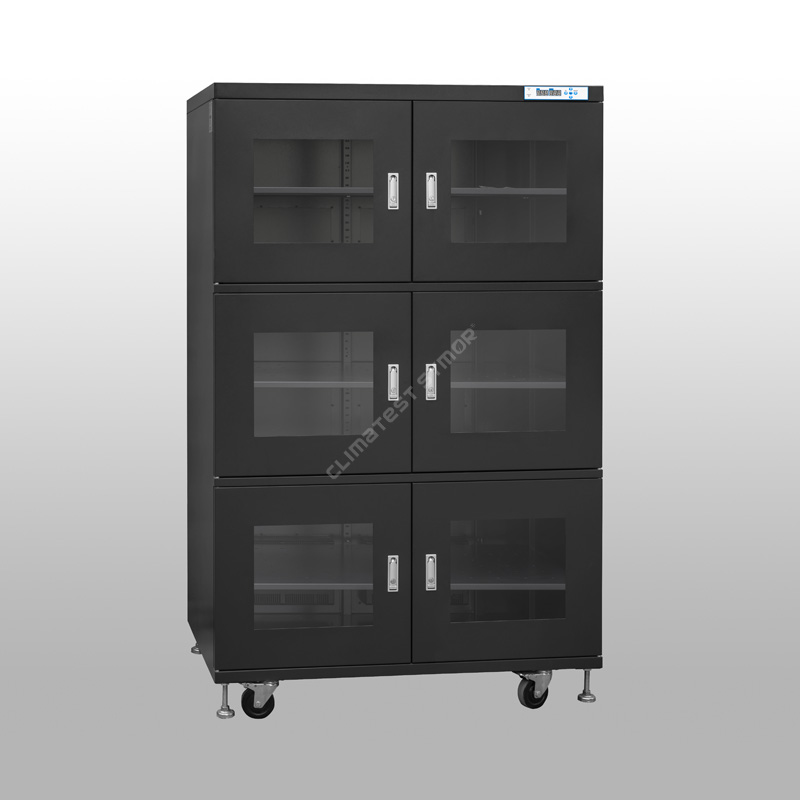

모델: TDU1436BFD-4
용량: 1436L
습기:<3%RH Automatic
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다.
(주위 25~60%RH)
선반: 5개
색상: 진한 파란색, ESD 안전
내부 치수: W1198*D682*H1723 MM
외형 치수: W1200*D710*H1910 MM
설명
클라이시스트 시모르® 집적 회로용 건조 캐비닛은 초저습도 환경을 제공하여 습기 흡수와 녹 및 산화를 방지합니다. 습기는 제품 품질을 위협하는 보이지 않는 살인자입니다. 이 위협은 측정할 수 없으며 수명 주기에서만 인식됩니다. 제품, 점점 더 많은 제조업체가이 문제를 인식하고 효과적인 조치를 취하기 시작했습니다. 우리에게서 집적 회로용 드라이 캐비닛을 구입하는 것을 환영합니다.
집적 회로용 드라이 캐비닛 사양
F가 있는 Mode#: ESD 기능, 진한 파란색. F가 없는 Mode#: ESD 기능 없음, 흰색
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
TDU320BD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
집적 회로 기능을 위한 건식 캐비닛

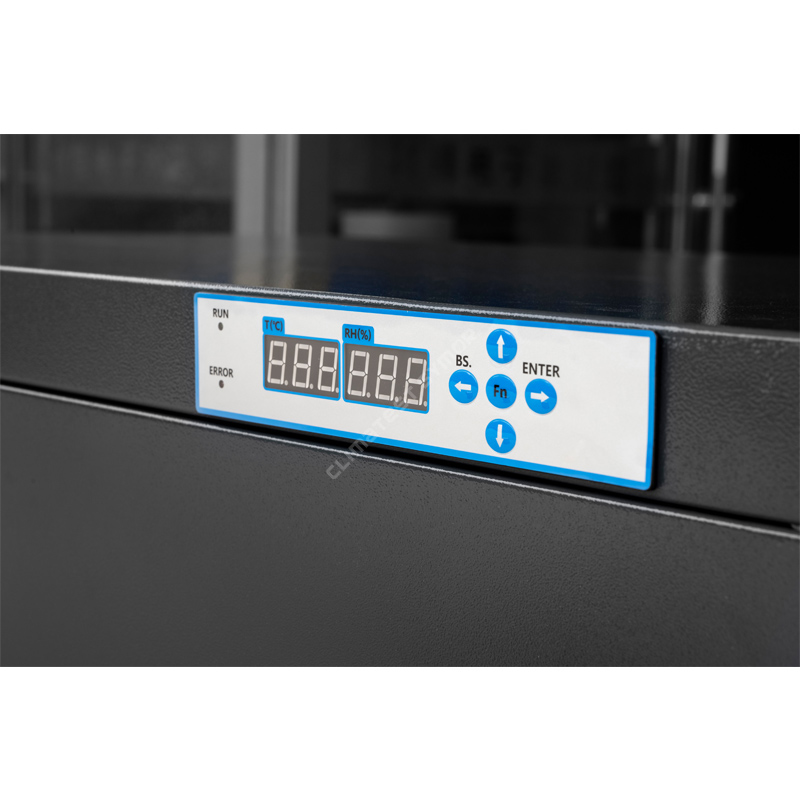

·스위스 수입 온습도 센서 채용.
- 이것은 사용시 높은 정확도를 보장합니다. Climatest Symor® 집적 회로용 건식 캐비닛에는 메모리 기능이 있어 정전 후 재설정할 필요가 없습니다.
·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.
-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족6 -108Σ, 또한 강한 내식성.
·3.2mm의 고강도 강화 유리창으로 관찰력 향상.
- 완벽한 기밀성과 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치는 집적 회로 밀봉 성능을 위한 이 건식 캐비닛이 우수합니다.
·메모리 기능으로 정전 후 재설정할 필요가 없습니다.
- 집적 회로용 건조 캐비닛은 전원을 끈 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.
·예상 수명이 15년 이상인 강력한 건조 장치.
- 집적 회로용 건식 캐비닛은 가장 진보된 기술인 4A 분자체 건식 장치를 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.
·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.
- 강화된 PU 캐스터는 집적 회로용 건식 캐비닛의 바닥에 설치되고 앞쪽 2개에는 이동 및 정지가 용이한 브레이크가 있습니다.
Climatest Symor는 무엇입니까? 집적회로용 건식 캐비닛, PCB용 건식 캐비닛, PCBA?
클라이시스트 시모르® 집적 회로용 건조 캐비닛은 내부 습도 <3%RH를 유지합니다. 습기에 민감한 부품을 집적 회로용 건조 캐비닛에 적절하게 보관하면 바닥 수명이 연장되고 팝콘 및 미세 균열 현상이 더 이상 문제가 되지 않습니다. 캐비닛은 IC 패키지의 장기 보관에 적합하며 IPC/JEDEC J-STD-033 표준을 준수합니다.
클라이시스트 시모르® 집적 회로 작동 원리를 위한 건식 캐비닛
전통적인 건조제는 항상 교체가 필요한 소모품이며 매우 불편합니다. Climatest Symor® 자동 건조 캐비닛, PCB용 건조 캐비닛, PCBA는 건조 장치 내부에 분자체를 사용하며, 분자체는 가장 효과적이고 환경 친화적인 건조제이며 사용 중에 재생될 수 있으며 교체가 필요하지 않습니다. 전체 제습 공정은 마이크로컴퓨터로 제어되며, 내부 습도가 높으면 습기를 흡수하기 시작합니다. 습도가 설정 값에 도달하면 흡수를 멈추고 습기를 외부로 배출하면 자동입니다.
<3%RH 시리즈 제습 속도:
주변 온도 25°C, 습도 60%RH, 도어를 30초 동안 열고 닫으면 습도가 30분 이내에 <3%RH로 회복됩니다. 아래 곡선 참조:
Climatest Symor® 집적회로용 건식 캐비닛, PCB용 건식 캐비닛, PCBA
SMT 오버플로 과정에서 IC 패키지 내부에 습기가 있으면 100% 미세 균열, 내부 다이 손상, 배선 단선, 다이에서 플라스틱 분리, 리드 프레임 등의 결함이 발생하기 쉽지 않습니다. 초기 단계에서 발견 된 일부 손상은 표면으로 확장됩니다. 아래 그림과 같이 균열이 보입니다. 유지 보수가 번거롭고 어셈블리 낭비입니다. 이러한 보이지 않는 잠재적 문제가 시장에 진입 한 다음 교수 제품이 반환되는 것이 중요합니다. 그리고 불평한다.
IPC/JEDEC J-STD-033 표준은 습기/리플로우에 민감한 표면 실장 장치의 취급, 포장, 배송 및 사용에 대한 표준을 지정합니다. 습기에 민감한 구성요소를 위한 낮은 습도 보관이 필요합니다.
전자 건조 캐비닛 기능:
*모든 모델은 자동으로 <3%RH를 유지할 수 있습니다.
*선택을 위한 다른 크기를 가진 건조한 장의 넓은 범위
*IPC/JEDEC J-STD-033 표준 준수
* 팝콘/마이크로 크랙 방지를 위한 반도체 부품 제습
*과습 부저 경보, 문 열림 부저 경보, 데이터 로거와 같은 옵션
*ESD 안전
전자 건조 캐비닛 특성:
1. 모듈 설계: 집적 회로용 건식 캐비닛은 작은 예비 부품에서 온도 및 습도 컨트롤러, 제어 시스템 및 건식 장치에 이르기까지 독립적인 모듈 설계를 채택하고 모든 모듈을 신속하게 교체할 수 있고 유지 보수가 간단하므로 유지 보수 효율성이 크게 향상됩니다.
2. 환경 친화적 인 디자인 : 최신 모듈 디자인, 집적 회로 용 건식 캐비닛을 직접 업그레이드 할 수 있으며 기존 시스템 모듈을 원래 공장으로 다시 보낼 수 있습니다. 따라서 기계는 결코 쓸모가 없으며 폐기물 오염을 일으키지 않습니다. 강력한 전자 건조 캐비닛은 15년 이상 장기간 사용하도록 설계되었습니다.
3. 유연한 디자인: 구매하기 전에 사용자는 과습 부저 경보, 데이터 로거, 문 열림 부저 경보, 3색 타워 조명과 같은 집적 회로용 건식 캐비닛에 옵션을 추가할 수 있으며 유연한 디자인은 고객에게 보다 효율적인 선택을 제공합니다.
우리는 아래 산업 분야의 집적 회로 솔루션을 위한 건식 캐비닛을 제공합니다.
전자 생산
반도체
제약
실혐실
비행
군대
집적 회로용 건식 캐비닛의 장점
집적 회로용 건식 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 sales@climatestsymor.com으로 직접 이메일을 보내주십시오. 가장 빠른 시간에 연락을 드리겠습니다. 가능한 협력을 환영합니다.
