Climatest Symor®는 전자 제조 산업을 위한 PCB 보관 건식 캐비닛을 제조하고, 회사는 온도 및 습도 제어 기술에 중점을 두고 있으며, 당사의 PCB 보관 건식 캐비닛은 JEDEC-STD-033 표준을 따르며 가격과 성능 모두 경쟁력이 있습니다.
모델: TDU540BFD
용량: 540L
습기:<3%RH Automatic
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 3pcs
색상: 진한 파란색, ESD 안전
내부 치수: W596*D682*H1298 MM
외형 치수: W598*D710*H1465 MM
설명
PCB 보관 건식 캐비닛은 초저습도 환경에서 전자 부품을 보관하는 데 사용되며 습도는 자동으로 <3%RH를 충족할 수 있으며 초고속 제습 속도, Climatest Symor® PCB 보관 건식 캐비닛은 CE 승인을 받았으며 보증 기간은 평생 무료 지원으로 2년입니다. PCB 보관 건식 캐비닛은 최신 설계로 가장 진보된 습도 제어 기술을 채택하고 기계를 작동 및 유지보수하기 쉽고 설치가 필요 없고 플러그만 꽂으면 됩니다. 플레이.
사양
F가 있는 Mode#: ESD 기능, 진한 파란색. F가 없는 Mode#: ESD 기능 없음, 흰색
|
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
|
TDU320BD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU320BFD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU435BD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU435BFD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU540BD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540BFD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870BD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870BFD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
특징
·스위스 수입 온습도 센서 채용.
- 이것은 사용시 높은 정확도를 보장합니다. Climatest Symor® PCB 저장 건식 캐비닛에는 메모리 기능이 있어 정전 후 재설정할 필요가 없습니다.
·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.
-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족6 -108Σ, 또한 강한 내식성.
·3.2mm의 고강도 강화 유리창으로 관찰력 향상.
- 완벽한 기밀성 및 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치로이 PCB 보관 건조 캐비닛 씰링 성능이 우수합니다.
·메모리 기능으로 정전 후 재설정할 필요가 없습니다.
-PCB 보관 건조 캐비닛은 전원을 끈 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.
·예상 수명이 15년 이상인 강력한 건조 장치.
- PCB 보관 건조 캐비닛은 가장 진보된 기술인 4A 분자체 건조 장치를 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.
·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.
- 강화된 PU 캐스터는 PCB 보관 건식 캐비닛의 바닥에 설치되며 앞 2개에는 이동 및 정지가 용이하도록 브레이크가 있습니다.
Climatest Symor® PCB 보관용 건식 캐비닛, 저습도 건식 캐비닛, ESD 건식 캐비닛?
클라이시스트 시모르® PCB 보관 건식 캐비닛, 저습도 건식 캐비닛, ESD 건식 캐비닛은 가장 경제적인 모델이며 낮은 습도 환경을 효과적으로 유지하기 위해 최신 기술을 채택하며 캐비닛은 특히 SMT 구성 요소, 표면 실장 장치, PCB/PCBA, IC를 저장하도록 설계되었습니다. 패키지, 광학 렌즈, 광섬유, 습기 제어, 곰팡이 방지, 산화, 녹, 미량 흡습 목적을 달성합니다.

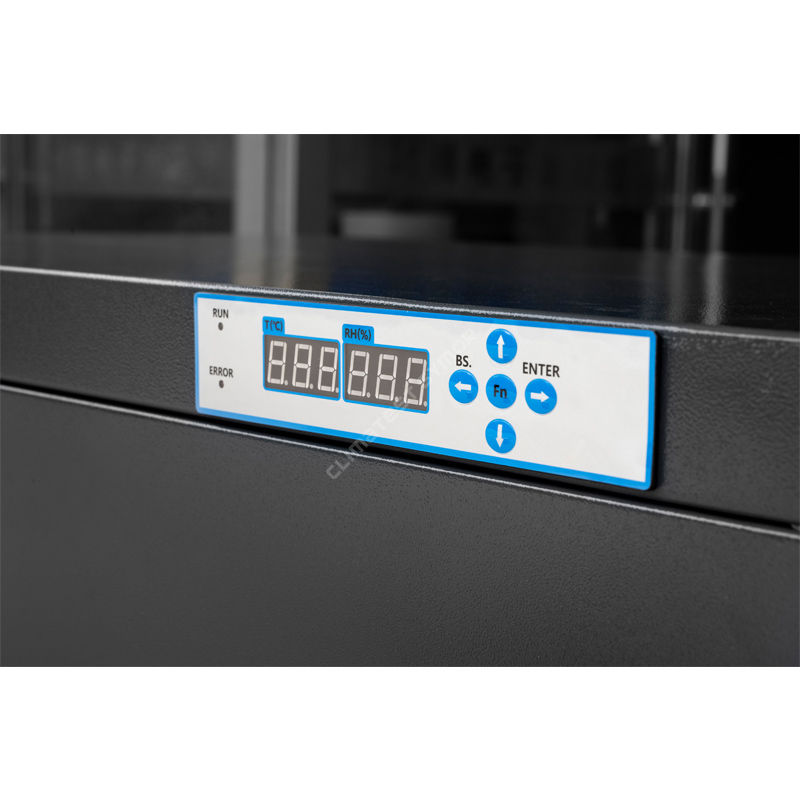

클라이시스트 시모르® PCB 보관 건식 캐비닛은 JEDEC-STD-033 표준을 준수하도록 제작되었으며, 저습 건식 캐비닛은 고객이 선택할 수 있는 다양한 크기로 제공되며 높이 조절 선반, 브레이크가 있는 바퀴, 지능형 LED 컨트롤러 및 ISO 규제 교정 알림이 함께 제공됩니다. , 우리의 모든 ESD 건식 캐비닛은 정전기 방지 처리되어 있으며 밀봉 성능이 우수합니다.
SMT 리플로우 중에 작업장 주변 습도가 높으면 습기가 BGA(볼 그리드 어레이) 및 미세 피치 장치와 같은 전자 부품으로 침입하여 내부에 침투한 습기가 팽창하여 미세 균열이 발생하고 손상이 눈에 띄지 않습니다. , 그러나 어떤 경우에는 균열이 구성 요소의 표면으로 확대될 것입니다. 명백한 상황은 팝콘이라고도 하는 구성 요소의 팽창 및 붕괴이며, 이는 어셈블리의 유지 보수 및 낭비를 유발할 수 있습니다. 보이지 않는 잠재적인 문제가 시장에 통합됩니다.
습기의 피해는 제품 품질 관리의 주요 요소 중 하나가 되었으며 전자 제품은 생산 및 보관 환경에서 더 낮은 습도를 요구합니다. 클라이시스트 시모르® PCB 보관 건식 캐비닛은 이러한 골칫거리를 해결하고 전자 부품의 바닥 수명을 크게 연장하는 데 도움이 됩니다. Climatest Symor® IPC 표준에 규정된 MSD 수준에 따라 <5%RH,<10%RH를 제공합니다.
|
일반 보관 |
리플로우 공정 |
||
|
|
|
|
|
|
주변의 수분이 패키지로 침투합니다. |
가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다. |
수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다. |
수증기가 패키지를 부수어 미세 균열을 일으킵니다. |
Climatest Symor® 건조 단위 작업?
전통적인 건조제는 항상 교체가 필요한 소모품이며 매우 불편합니다. Climatest Symor® PCB 보관 건조 캐비닛, 저습도 건조 캐비닛, ESD 건조 캐비닛은 건조 장치 내부에 분자체를 사용하며, 분자체는 가장 효과적이고 환경 친화적인 건조제이며 사용 중에 재생될 수 있으며 교체가 필요 없습니다.
전체 제습 과정은 마이크로 컴퓨터로 제어되며 내부 습도가 높으면 습기를 흡수하기 시작합니다. 습도가 설정 값에 도달하면 흡수를 멈추고 습기를 외부로 배출하면 자동입니다.
<3%RH 시리즈 제습 속도:
주변 온도 25°C, 습도 60%RH, 도어를 30초 동안 열고 닫으면 습도가 30분 이내에 <3%RH로 회복됩니다. 아래 곡선 참조:
PCB 보관용 건식 캐비닛, 저습도 건식 캐비닛, ESD 건식 캐비닛의 특성
1. 모듈 설계: PCB 보관 건식 캐비닛은 작은 예비 부품에서 온도 및 습도 컨트롤러, 제어 시스템 및 건식 장치에 이르기까지 독립적인 모듈 설계를 채택하고 모든 모듈을 신속하게 교체할 수 있고 유지 보수가 간단하므로 유지 보수 효율성이 크게 향상됩니다.2 . 환경 친화적 인 디자인 : 최신 모듈 디자인, PCB 보관 건조 캐비닛을 직접 업그레이드 할 수 있으며 기존 시스템 모듈을 원래 공장으로 다시 보낼 수 있습니다. 따라서 기계는 결코 쓸모가 없으며 폐기물 오염을 일으키지 않습니다. 강력한 전자 건조 캐비닛은 15년 이상 장기간 사용하도록 설계되었습니다.3.유연한 디자인: 구매하기 전에 사용자는 PCB 보관에 옵션을 추가할 수 있습니다 과습 부저 경보, 데이터 로거, 문 열림 부저 경보, 3색 타워 조명과 같은 건조 캐비닛은 고객에게 보다 효율적인 선택을 제공합니다.
PCB 저장 건식 캐비닛, 저습 건식 캐비닛, ESD 건식 캐비닛의 특징
. 건조 장치 수명 +15년. 최소 전력 소비, 습도는 <3%RH를 충족합니다. 초고속 제습 속도. 전원이 차단되면 건조 장치는 계속해서 습기를 흡수하고 문을 열지 않으면 내부 습도가 24시간 이내에 10-15%RH 미만으로 상승합니다. . 자동 습도 조절, 소모품 없음, 설치 불필요, 플러그만 꽂기.. 에너지 절약, 낮은 전력 소비.. 평생 무료 기술 지원과 함께 2년 보증.
PCB 보관 건식 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 직접 sales@climatestsymor.com으로 이메일을 보내주시면 빠른 시일 내에 연락 드리겠습니다. 가능한 협력을 환영합니다.
