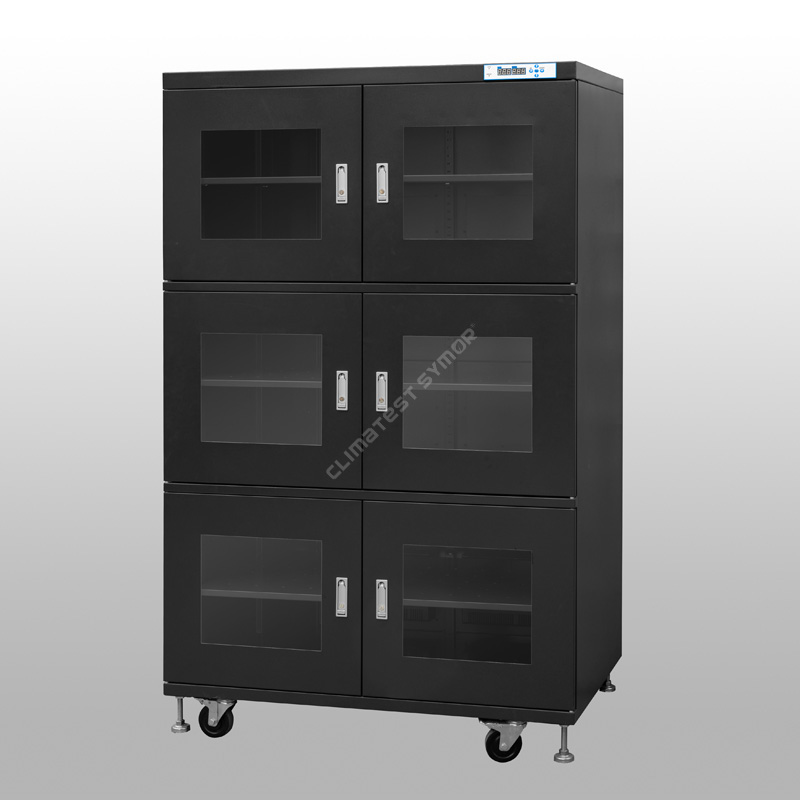

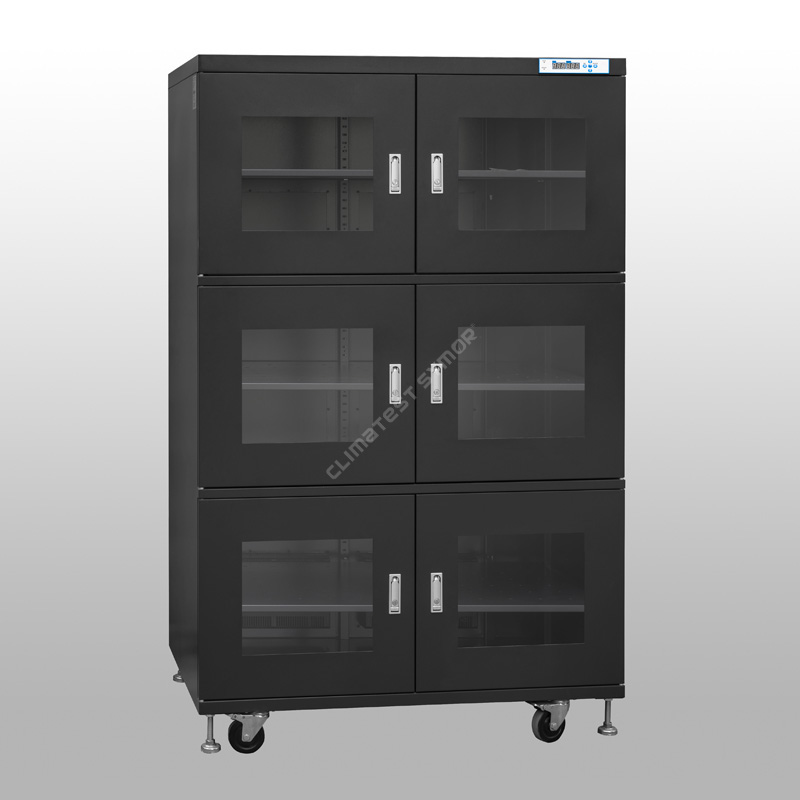

1%RH 이하 건식 캐비닛

설명

1%RH 미만의 건식 캐비닛은 SMT 생산 라인에 초저습 보관 기능을 제공합니다. 최첨단 제습 기술을 사용하여 캐비닛은 습기에 민감한 구성 요소의 "팝콘 효과"를 방지하고 사용 가능한 바닥 수명을 연장하며 값비싼 질소나 빈번한 고온 베이킹의 필요성을 없애는 극도로 건조한 환경을 조성합니다.

1%RH 이하 건식 캐비닛: 사양

1%RH 미만 건식 캐비닛: 특징

▸상대 습도: <1%RH, MSL 4, 5, 5a 및 6용 초저습 보관 솔루션을 제공합니다.

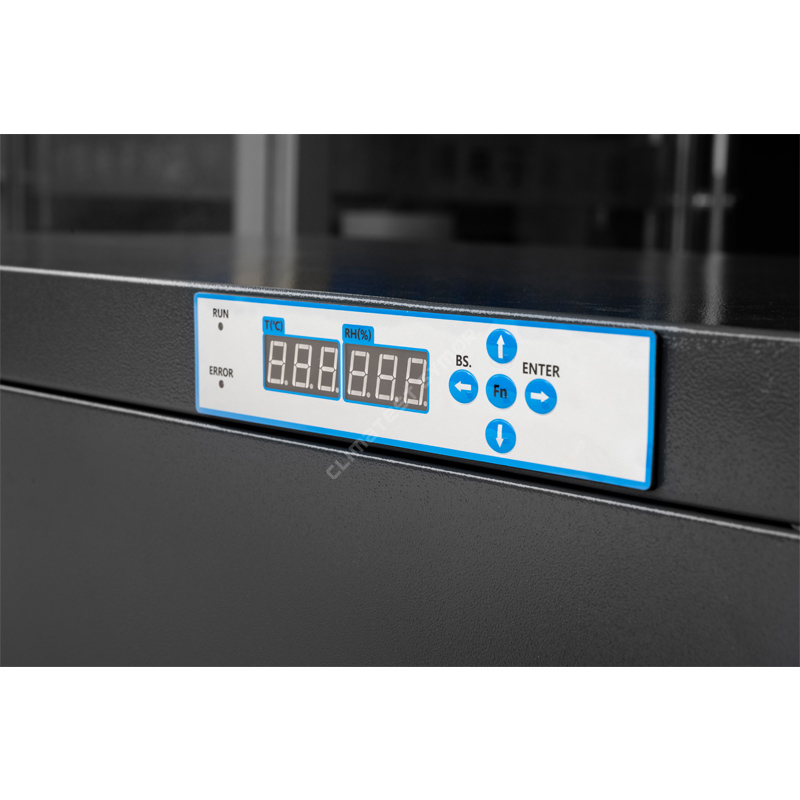

▸디지털 디스플레이: 마이크로컴퓨터 제어 LED HD 디스플레이, 사용자 친화적인 RH 설정, 실시간 모니터링.

▸ESD 안전: 표면 정전기 방지 저항 10⁵–10⁹ Ω.

▸조정 가능한 선반: 다양한 크기의 구성 요소에 맞게 높이 조절이 가능합니다.

▸메모리 기능: 정전 후 재설정이 필요하지 않습니다.

▸에너지 효율성: 매우 효과적인 습도 제어를 유지하면서 절전 기능을 제공합니다.

제습하는 방법?

1%RH 미만 건식 캐비닛의 제습 원리는 '분자체를 통한 물리적 흡착 + 순환 재생'(가장 신뢰할 수 있는 방법)이며, 일반 TE 냉각 건식 캐비닛은 이러한 초저습도 수준에 도달할 수 없습니다.

흡착 과정: 분자체는 캐비닛의 흡착재로 사용됩니다. 이 체는 물을 흡수하는 스펀지처럼 공기 중 물 분자를 흡착하는 나노 크기의 미세 기공으로 이루어진 광대한 네트워크를 특징으로 합니다. 팬은 습한 공기를 건조 장치로 끌어들여 물 분자가 물리적으로 흡착되고 건조된 공기는 이후 캐비닛 내부로 되돌아갑니다.

재건프로세스:분자체가 흡착 포화 상태에 도달하면 시스템은 자동으로 저온 가열을 시작하여 흡착된 물 분자를 수증기로 변환한 다음 캐비닛에서 배출됩니다. 이로써 분자체는 수분 흡수 능력을 회복합니다.

1%RH 미만 건식 캐비닛은 스위스에서 수입한 상대 습도(RH) 및 온도 센서를 포함한 첨단 기술을 채택하여 내부 환경의 정밀한 제어 및 모니터링을 보장하며 습도 센서 정확도는 +/-2%RH입니다. 안정적이고 낮은 습도 환경을 유지함으로써 건식 캐비닛은 민감한 품목을 습기로 인한 손상으로부터 효과적으로 보호합니다.

SMT 전자 제조 분야의 응용

IPC/JEDEC J-STD-033 표준에 따라 MSL 4, 5, 5A 및 6으로 분류된 습기에 민감한 장치(MSD)에는 1%RH 미만의 건식 캐비닛이 필수적입니다.

▸주요 사용 사례: "팝콘 효과" 방지: 리플로우 솔더링(최고 온도 ~260°C) 중에 플라스틱 IC 패키지 내부에 갇힌 습기가 증기로 변하여 내부 균열과 박리를 유발합니다. 초저습도 보관은 납땜 전에 이러한 습기를 제거합니다.

▸바닥 수명 일시 중지: MSD를 밀봉된 수분 차단 백에서 꺼내면 "바닥 수명" 시계가 작동하기 시작합니다. <1%RH 캐비닛에 보관하면 이 타이머가 효과적으로 일시 중지되어 사용하지 않는 구성 요소를 안전하게 보관하고 나중에 굽지 않고도 재사용할 수 있습니다.

▸산화 방지: 초건조 대기는 노출된 구리 패드, 은 마감재 및 납땜 가능한 표면의 산화를 방지하여 수년간 납땜성을 보존합니다.

바닥 수명은 MSD(습기 민감 장치)가 습기 차단 진공 백에서 꺼낸 후 표준 공장 환경(30°C / 60% RH 이하)에 머물면서 배치 및 리플로우 솔더링을 위해 안전한 상태를 유지할 수 있는 최대 허용 시간을 나타냅니다.

적용 방법: MSL 레벨 4-6 구성 요소를 진공 백에서 꺼낸 후 지정된 바닥 수명 내에 장착 및 리플로우 솔더링 공정이 완료되지 않으면 즉시 1% RH 미만의 건조 캐비닛에 배치해야 합니다. <1% RH의 초저습 환경에서는 부품의 수분 흡수 과정이 효과적으로 "일시 중지"되고 남은 바닥 수명의 소모가 중단됩니다. 건식 캐비닛은 사용을 위해 라인에 직접 로드할 수 있는 사전 베이킹이 필요하지 않으므로 생산 효율성이 크게 향상됩니다.

실시간 습도 프로필(주위 습도 60%RH, 무부하):

매번 30초 동안 문을 열었다가 닫습니다.

문을 열지 않고 장기간 보관:

배송 전 실시간 습도 측정

우리는 고정밀 Rotronics 습도계를 사용하여 배송 전에 1%RH 미만의 건식 캐비닛을 다시 측정하고 교정 인증서를 발급합니다. 우리는 모든 캐비닛을 신중하게 디버그하고 모든 캐비닛이 고객의 손에 도착한 후 잘 작동하는지 확인합니다. 이것은 또한 책임입니다. Symor는 품질 관리에 대한 우려와 건식 캐비닛 애스터 사용에 대한 고객의 피드백에 대해 많은 고객이 반복 주문하는 이유라고 생각합니다.

건식 캐비닛과 질소 캐비닛의 차이점:

▸건조 캐비닛은 건조 장치를 사용하여 제습하며, 소모품 및 교체가 필요 없으며, 수분을 흡수하여 자동으로 외부로 배출합니다.

▸질소 캐비닛은 질소 퍼징을 사용하여 저습도 및 저산소 수준 저장 응용 분야에 도달하며 N2 가스는 소모품입니다.

<1%RH 건식 캐비닛이 필요한 구성 요소:

▸IC, BGA, QFP 및 MSL 5/6을 갖춘 모든 SMD 구성 요소

▸Bare PCB(산화방지 및 흡습 방지)

▸3D 프린터 금속분말(흡습성, 반응성)

산업 표준 준수

1%RH 미만 건식 캐비닛은 다음을 충족하거나 초과하도록 설계되었습니다.

IPC/JEDEC J-STD-033             MSD 취급, 포장 및 보관

IPC-1601                                  PCB 보관 및 취급

IEC 61340-5-1                          ESD 제어(ESD 안전 모델용)

누가 우리에게서 구매합니까?

Symor는 Micron, ST 전자, Phoenix Semiconductor, REC Solar, Wistron, Foxconn 및 Stanford, Illinois, ETH Zürich와 같은 대학과 같은 세계적으로 유명한 반도체 및 전자 제조업체에 저습도 제어 캐비닛을 판매합니다........당사의 건식 캐비닛은 고객에게 다음을 지원합니다.

▸핵심 문제점 해결: MSD(습기에 민감한 장치) 관리 문제를 완전히 해결

▸비용 절감 및 조립 효율성 향상: 상당한 투자 수익(ROI)을 가져옴

▸뛰어난 제품 성능: 안정적이고 신뢰할 수 있는 습도 조절 기술

1%RH 미만 건식 캐비닛에 대한 자세한 내용을 보려면 당사 웹사이트를 방문하세요.www.climatetestsymor.com, 또는 sales@climatestsymor.com으로 이메일을 보내십시오. 우리는 가능한 한 빨리 귀하에게 회신하고 가능한 협력을 환영합니다.
