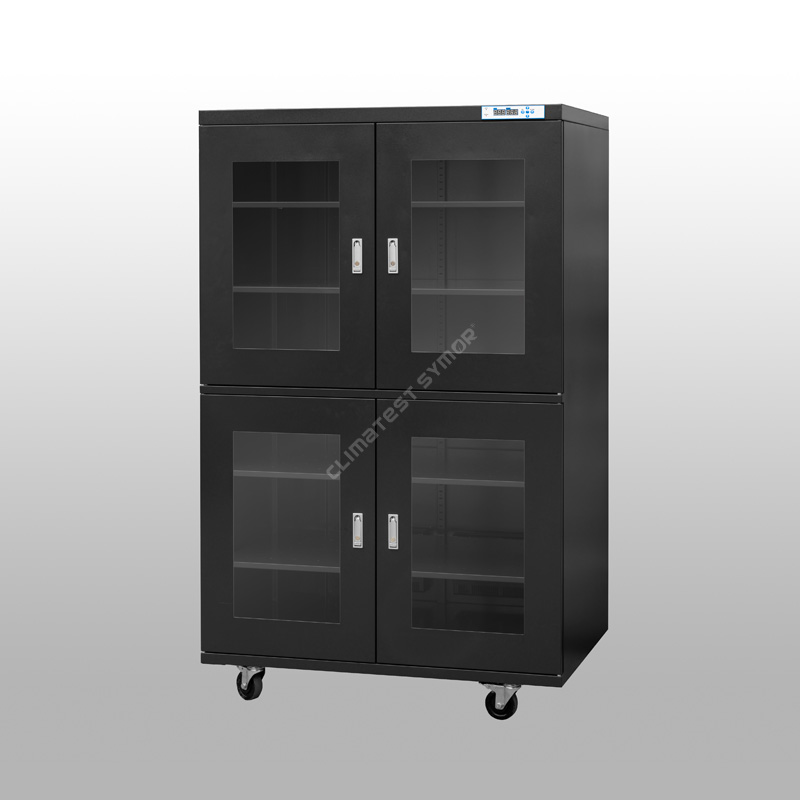

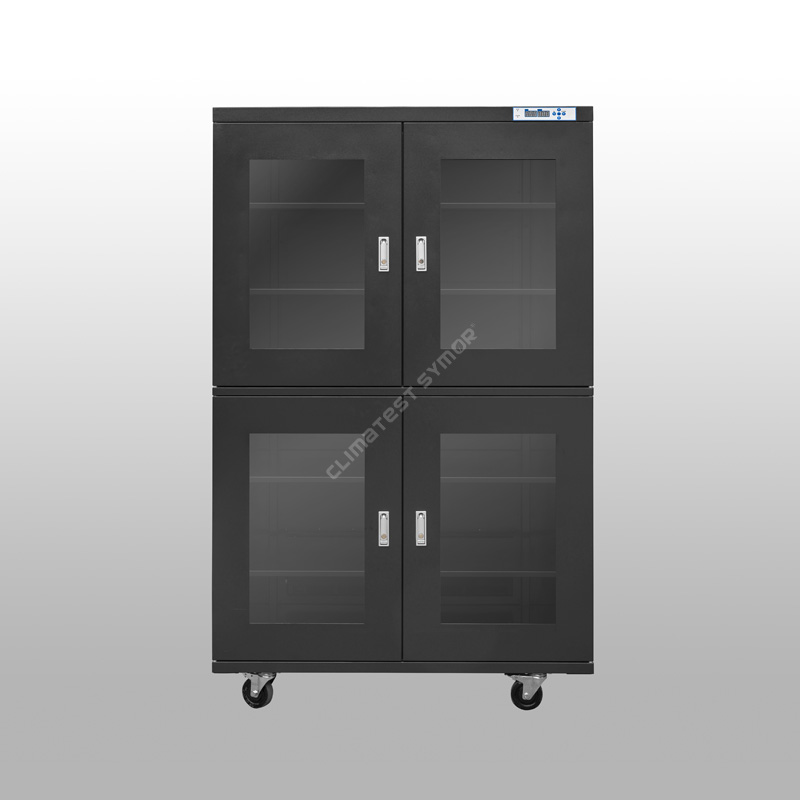

저습도 조절 건식 캐비닛

설명

<1%RH 저습도 제어 건식 캐비닛은 주로 높은 수분 민감도 수준(MSL), 특히 레벨 4, 5, 5a 및 6으로 분류된 전자 부품용으로 설계되었습니다. 이러한 초저습도 보관 캐비닛은 <1%RH 보관 환경을 일관되게 유지할 수 있으므로 국제 산업 표준 IPC/JEDEC J-STD-033을 준수합니다.

 저습도 조절 건식 캐비닛: 사양

낮은 습도 조절 건조 캐비닛: 특징

▸상대 습도: <1%RH, MSL 4, 5, 5a 및 6용 초저습 보관 솔루션을 제공합니다.

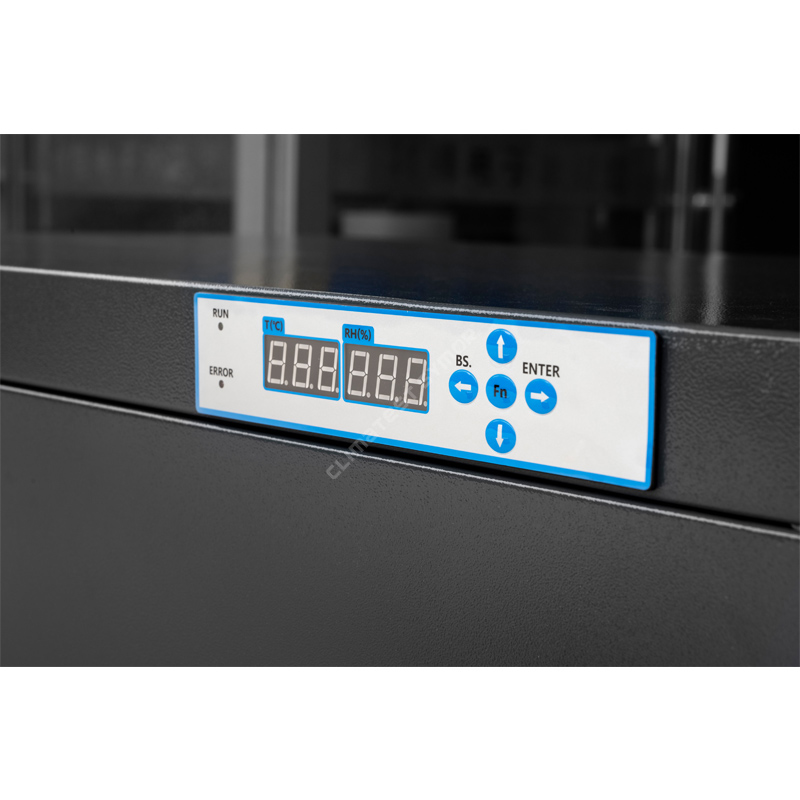

▸디지털 디스플레이: 마이크로컴퓨터 제어 LED HD 디스플레이, 사용자 친화적인 RH 설정, 실시간 모니터링.

▸ESD 안전: 표면 정전기 방지 저항 10⁵–10⁹ Ω.

▸조정 가능한 선반: 다양한 크기의 구성 요소에 맞게 높이 조절이 가능합니다.

▸메모리 기능: 정전 후 재설정이 필요하지 않습니다.

▸에너지 효율성: 매우 효과적인 습도 제어를 유지하면서 절전 기능을 제공합니다.

제습하는 방법?

<1%RH 저습도 제어 건식 캐비닛의 제습 원리는 '분자체를 통한 물리적 흡착 + 순환 재생'(가장 신뢰할 수 있는 방법)이며, 일반 TE 냉각 건식 캐비닛은 이러한 초저습도 수준에 도달할 수 없습니다.

흡착 과정: 분자체는 캐비닛의 흡착재로 사용됩니다. 이 체는 물을 흡수하는 스펀지처럼 공기 중 물 분자를 흡착하는 나노 크기의 미세 기공으로 이루어진 광대한 네트워크를 특징으로 합니다. 팬은 습한 공기를 건조 장치로 끌어들여 물 분자가 물리적으로 흡착되고 건조된 공기는 이후 캐비닛 내부로 되돌아갑니다.

재건프로세스:분자체가 흡착 포화 상태에 도달하면 시스템은 자동으로 저온 가열을 시작하여 흡착된 물 분자를 수증기로 변환한 다음 캐비닛에서 배출됩니다. 이로써 분자체는 수분 흡수 능력을 회복합니다.

<1%RH 저습도 제어 건식 캐비닛은 스위스에서 수입한 상대 습도(RH) 및 온도 센서를 포함한 첨단 기술을 채택하여 내부 환경의 정밀한 제어 및 모니터링을 보장하며 습도 센서 정확도는 +/-2%RH입니다. 안정적이고 낮은 습도 환경을 유지함으로써 건식 캐비닛은 부식, 곰팡이, 성능 저하 등 습기로 인한 손상으로부터 민감한 품목을 효과적으로 보호합니다.

SMT 어셈블리의 저습도 제어 건식 캐비닛

SMT(표면 실장 기술) 산업에서 <1%RH 건식 캐비닛의 주요 응용 분야는 수분에 민감한 장치(MSD)의 전문적인 관리 및 제어로, 리플로우 솔더링 전에 완전히 건조한 상태를 유지함으로써 "팝콘 효과"로 인한 구성 요소 손상을 방지합니다.

바닥 수명은 MSD(습기 민감 장치)가 습기 차단 진공 백에서 꺼낸 후 표준 공장 환경(30°C / 60% RH 이하)에 머물면서 배치 및 리플로우 솔더링을 위해 안전한 상태를 유지할 수 있는 최대 허용 시간을 나타냅니다.

적용 방법: MSL 레벨 4-6 구성 요소를 진공 백에서 꺼낸 후 지정된 바닥 수명 내에 장착 및 리플로우 솔더링 공정이 완료되지 않으면 즉시 <1% RH 건조 보관 캐비닛에 배치해야 합니다. <1% RH의 초저습 환경에서는 부품의 수분 흡수 과정이 효과적으로 "일시 중지"되고 남은 바닥 수명의 소모가 중단됩니다. 건식 캐비닛은 사용을 위해 라인에 직접 로드할 수 있는 사전 베이킹이 필요하지 않으므로 생산 효율성이 크게 향상됩니다.

실시간 습도 프로필(주위 습도 60%RH, 무부하):

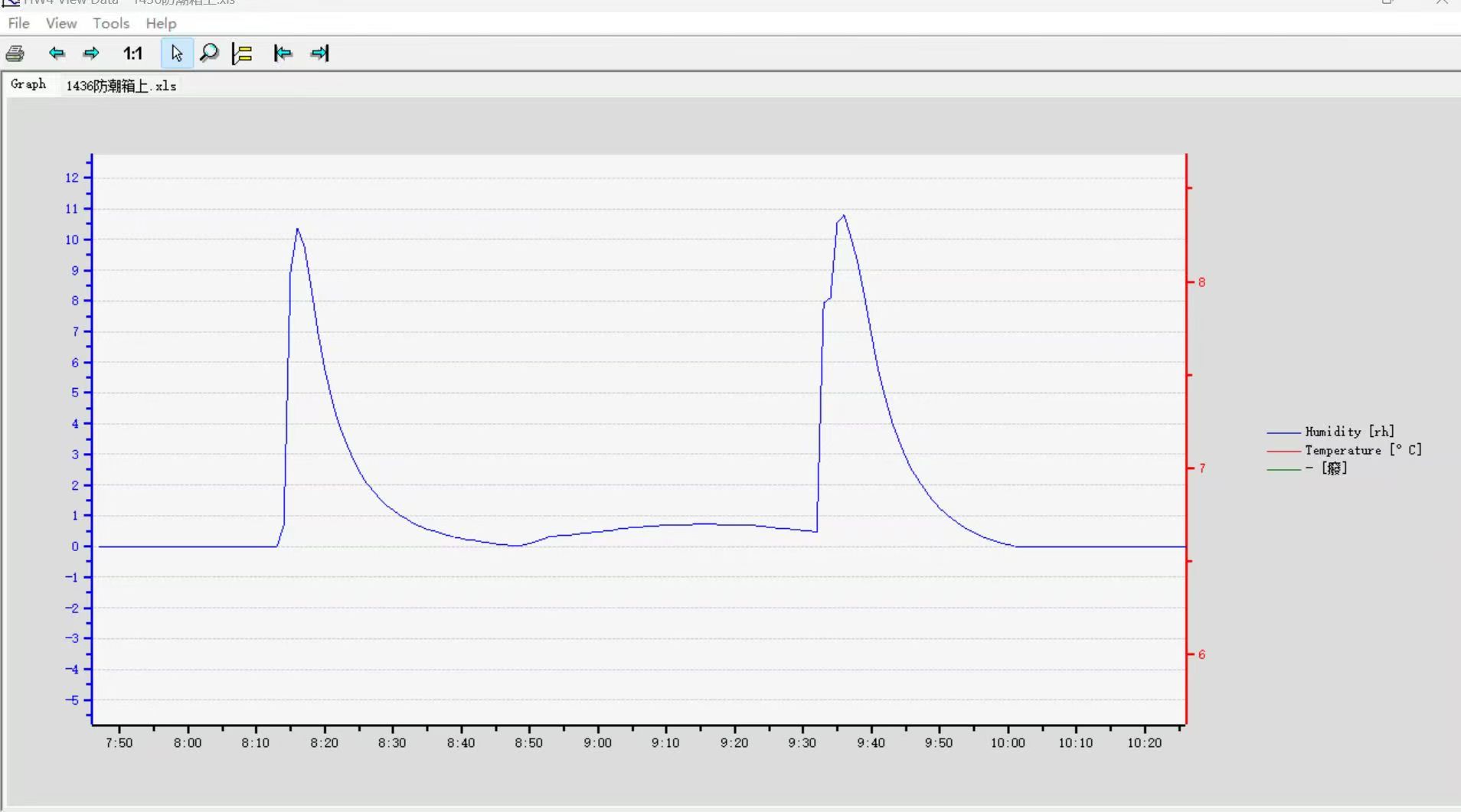

매번 30초 동안 문을 열었다가 닫습니다.

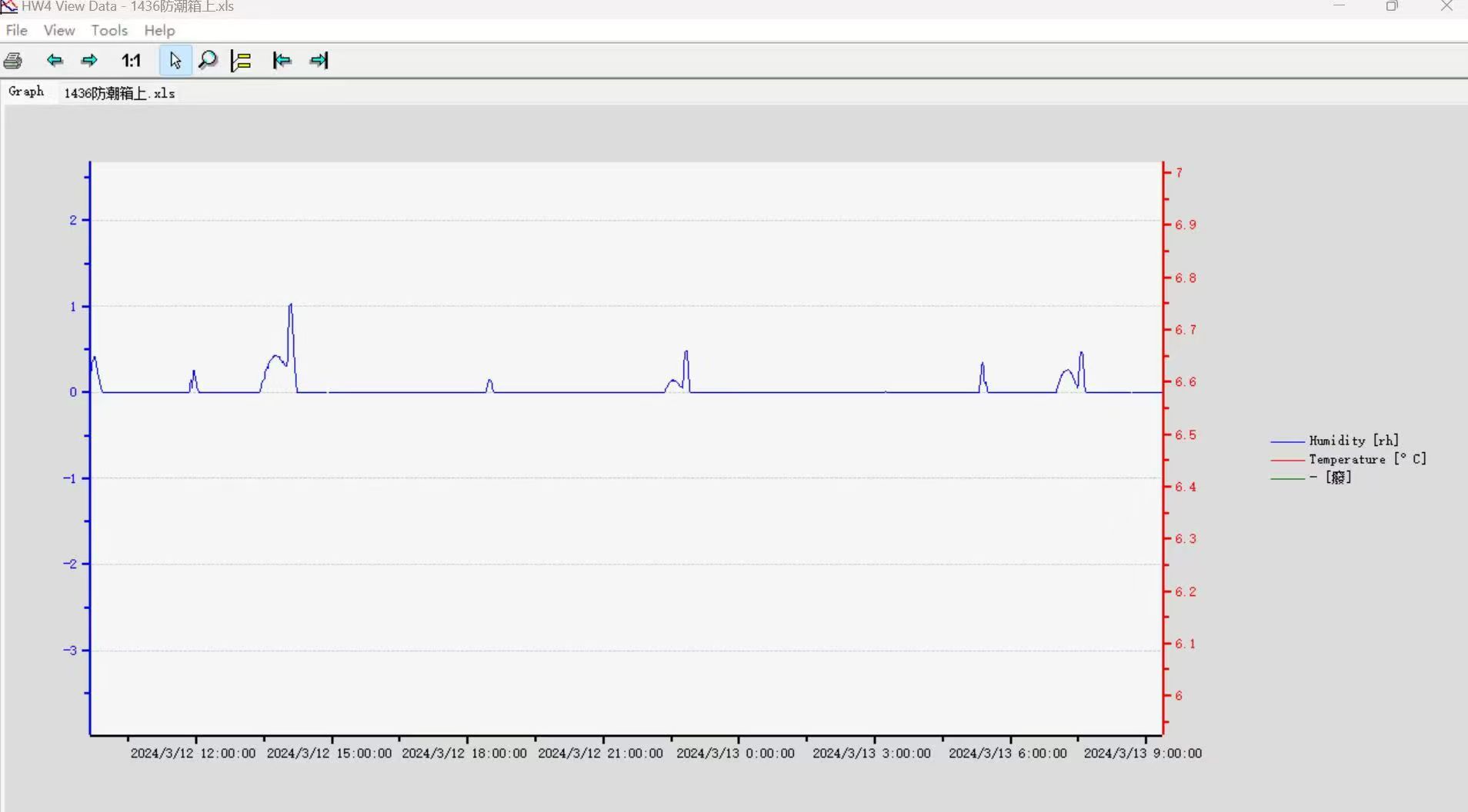

문을 열지 않고 장기간 보관:

배송 전 실시간 습도 측정

우리는 고정밀 Rotronics 습도계를 사용하여 배송 전에 <1%RH 건식 캐비닛을 다시 측정하고 교정 인증서를 발행합니다. 우리는 모든 캐비닛을 신중하게 디버그하고 모든 캐비닛이 고객의 손에 도착한 후 잘 작동하는지 확인합니다. 이것은 또한 책임입니다. Symor는 품질 관리에 대한 우려와 건식 캐비닛 사용 후 고객의 피드백에 대해 많은 고객이 반복 주문하는 이유라고 생각합니다.

저습 건조 캐비닛과 질소 캐비닛의 차이점:

▸저습 건조 캐비닛은 건식 장치를 사용하여 제습하며, 소모품 및 교체가 필요 없으며, 수분을 흡수하여 자동으로 외부로 배출합니다.

▸질소 퍼지 캐비닛은 질소 가스를 사용하여 저습도 및 저산소 수준의 저장 응용 분야에 도달하며 N2 가스는 소모품입니다.

<1%RH 저습도 조절 건식 캐비닛: 적용

▸반도체 및 전자제품 제조:

. 웨이퍼/칩/BGA/PCB: 수분 민감도 수준(MSL)이 2a~5a인 수분에 민감한 부품의 경우 납땜 중 내부 수분의 급속한 기화로 인해 발생하는 "팝콘 효과"(내부 균열)를 방지합니다.

. 포토레지스트/플럭스: 수분 흡수로 인한 성능 저하를 방지합니다.

▸정밀 광학 및 계측

. 고정밀 렌즈 / 코팅 광학 / 섬유 단면

1%RH 미만의 저습도 조절 건식 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 sales@climatestsymor.com으로 이메일을 보내주십시오. 우리는 가능한 한 빨리 귀하에게 회신하고 가능한 협력을 환영합니다.
