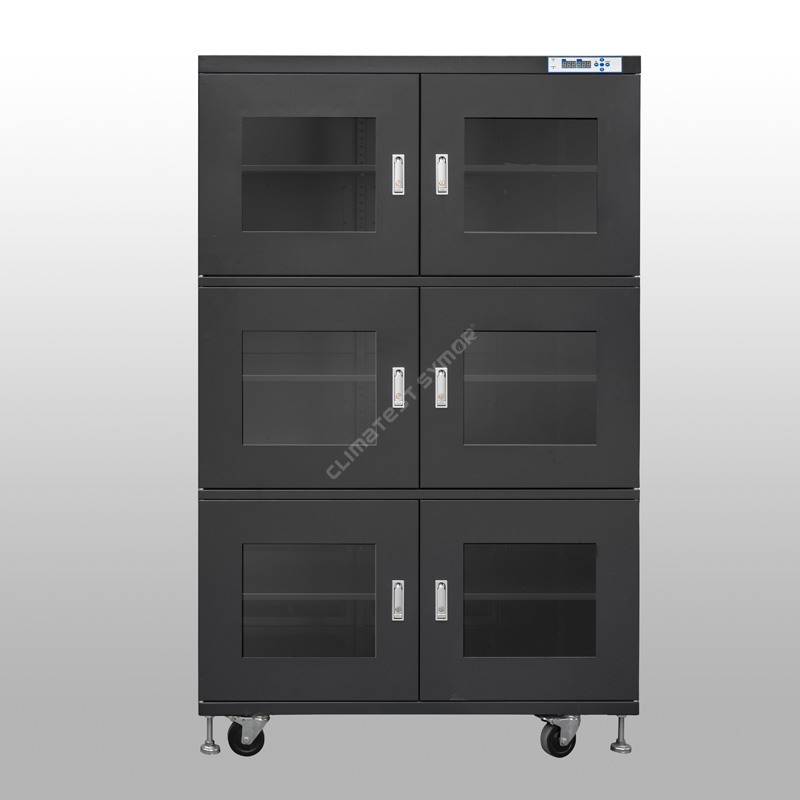

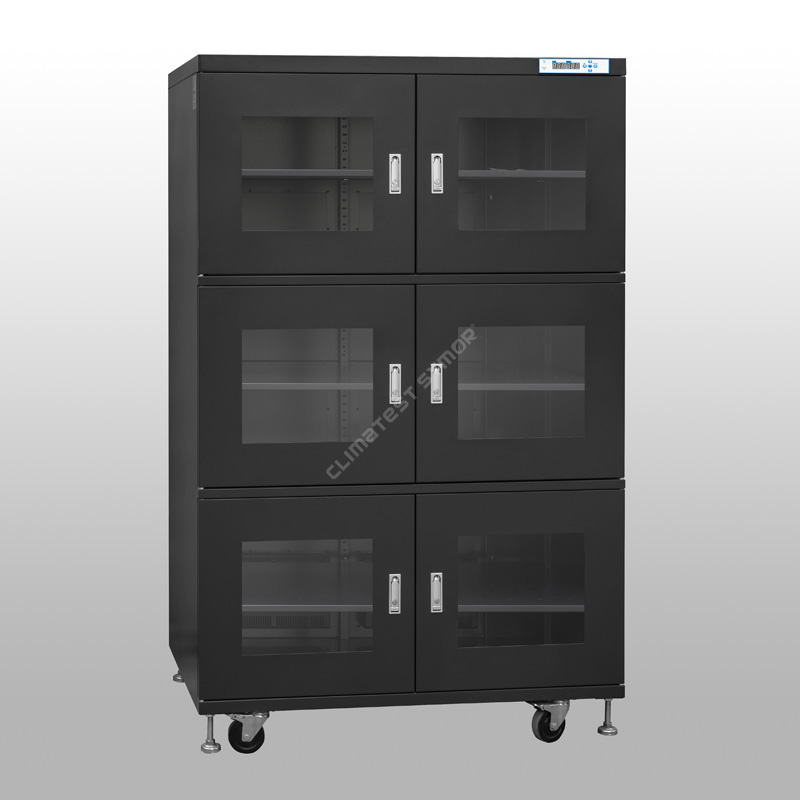

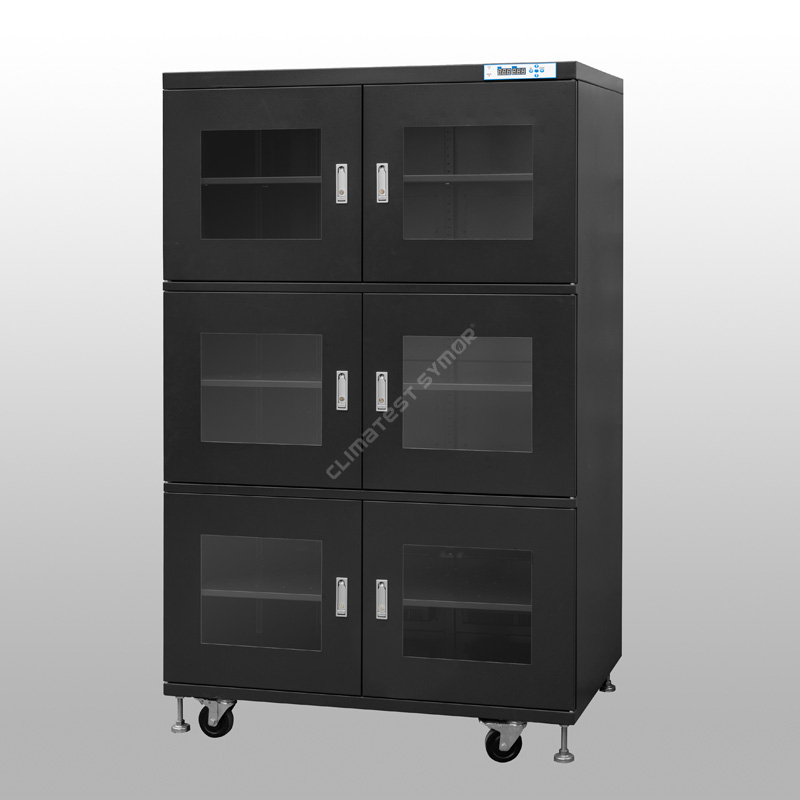

습도 조절 보관 캐비닛

설명

클라이시스트 시모르® 습도 제어 보관 캐비닛은 <5%RH의 초저습도 보관 환경을 제공하며, IPC/JEDEC J-STD-033 표준에 따라 수분 관련 결함, 팝콘 및 미세 균열 문제로부터 수분에 민감한 구성요소를 보호하도록 설계되었습니다. 리플 로우 프로세스는이 건조 캐비닛에서 효과적으로 해결됩니다.

사양

F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색

특징

·스위스 수입 온습도 센서 채용.

- 이것은 사용시 높은 정확도를 보장하며, 이 습도 조절 저장 캐비닛에는 메모리 기능이 있어 정전 후 재설정할 필요가 없습니다.

·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.

-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족⁶ -10⁸Σ, 또한 강한 내식성.

·3.2mm의 고강도 강화 유리창으로 관찰력 향상.

- 완벽한 기밀성 및 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치로 습도가 조절되는 보관 캐비닛 밀봉 성능이 우수합니다.

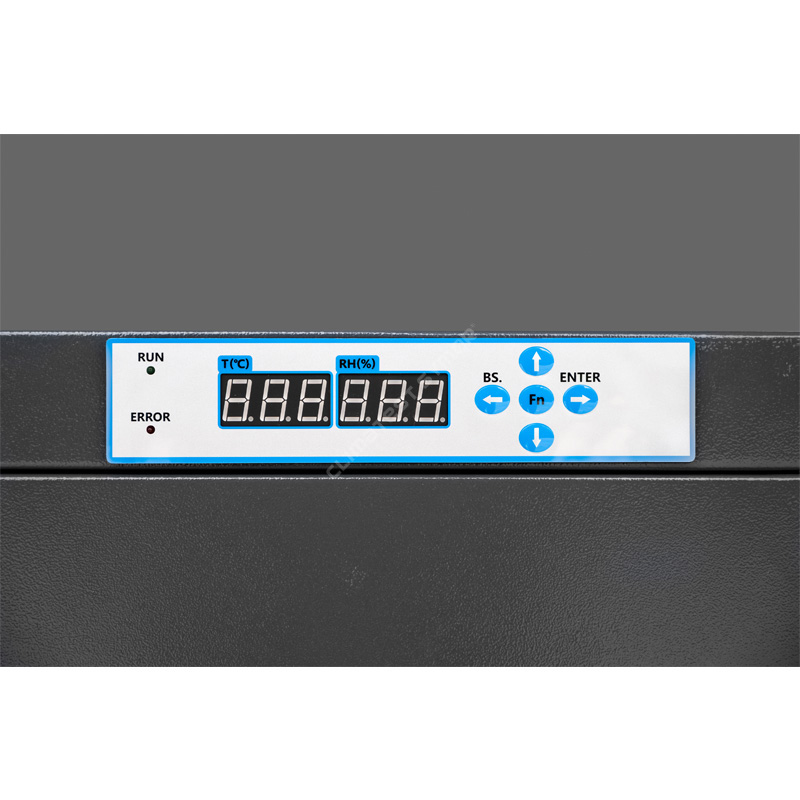

·메모리 기능으로 정전 후 재설정할 필요가 없습니다.

-습도 제어 보관 캐비닛은 전원을 끈 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.

·예상 수명이 15년 이상인 강력한 건조 장치.

- 습도 조절 저장 캐비닛은 가장 진보된 기술인 4A 분자체 건조 장치를 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.

·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.

- 강화된 PU 캐스터는 습도가 조절되는 보관 캐비닛의 바닥에 설치되며, 앞 2개에는 이동 및 정지가 용이하도록 브레이크가 있습니다.

Climatest Symor의 정의® 습도 조절 저장 캐비닛?

x

습도 조절 보관 캐비닛은 SMT 생산에 어떤 영향을 줍니까?

IC, BGA, PCB와 같은 MSL 구성 요소는 습기에 매우 민감합니다. 이러한 구성 요소는 민간용 방습 건조 상자와 달리 저장 환경에 대한 엄격한 요구 사항을 가지고 있으며 습도 제어 저장 캐비닛은 매우 낮은 습도 값에 도달할 수 있어 제습 복구 속도는 매우 빠르며 전체 캐비닛은 ESD 안전합니다.
리플 로우 과정에서 미량의 수분이 IC 패키지로 침투하고 가열로 인해 수분 압력이 상승하고 흡수 된 수분이 내부에서 빠르게 팽창하여 배선 불량, 팝콘 및 미세 균열, 표면 균열과 같은 보이지 않는 손상이 발생합니다. 결함은 초기 단계에서 쉽게 볼 수 없지만 이러한 보이지 않는 잠재적인 문제가 시장에 진입하면 교직원 제품이 반환되고 불만이 따릅니다.

습도 제어 보관 캐비닛은 <5%RH를 유지하여 조립 과정 중 부적절한 보관으로 인한 실패 위험을 효과적으로 제거합니다. IPC/JEDEC J-STD-033 표준은 습기/리플로우의 취급, 포장, 배송 및 사용에 대한 표준을 지정합니다. Sensitive Surface Mount Devices.â, 습기에 민감한 구성 요소를 위해 낮은 습도 보관이 필요합니다.

SMD 보관을 위해 습도 조절 보관 캐비닛이 필요한 이유는 무엇입니까?

MSD 장치는 일반적으로 다른 구성 요소로 구성된 집적 회로이며, 이러한 구성 요소는 페이스트를 통해 조립되며, 이로 인해 필연적으로 구성 요소 사이에 간격이 발생합니다. 간격은 MSD 습기의 주요 요인이며 수분이 침투하고 침투가 도달하면 SMD에 점차적으로 침투합니다 어느 정도 SMD가 젖어 실패합니다.
MSD 저습 저장은 SMD 작업장 수명을 제어하는 ​​것을 목표로 하고, 습도 조절 저장 캐비닛은 효과적인 저장 솔루션을 제공하고, 습도 조절 저장 캐비닛 성능은 SMD 저장 효과를 결정하고, 전문 습도 조절 저장 캐비닛은 낮은 습도, 정전기 방지 및 빠른 제습을 달성해야 합니다. 기능.
SMD 수준은 필요한 습도 수준을 결정합니다. 현재 SMD 수준에서 일반적으로 사용되는 보관 습도는 20%, 10% 및 5%RH입니다.
클라이시스트 시모르® 습도 조절 저장 캐비닛은 스위스 수입 온도를 채택합니다. & RH 센서, 오류는 +/-2% RH이며 고정밀 및 높은 안정성으로 습도 조절이 가능하며 기밀성이 우수합니다.

습도 제어 저장 캐비닛 응용 프로그램

습도 제어 보관 캐비닛은 전자/반도체 제조 산업에서 필수적이며 다음을 위한 최적의 보관 솔루션입니다.
â» PCB 어셈블리, IC 칩, LED, SMD, SMT, 테이프 및 릴, 인쇄 배선 기판(PWB), 폴리이미드 필름, 피더.
â» 커패시터, 세라믹 부품, 커넥터, 스위치, 용접봉.
â» 부분적으로 조립된 MSL 구성 요소.
â» 에폭시, 수지, 접착제와 같은 수분 흡수 재료.

더욱이, 클린룸은 매우 엄격한 위생 요구 사항을 가지고 있으며 표준 모델은 일치하지 않습니다. Climatest Symor® 또한 스테인리스 스틸(SS) 건식 캐비닛과 스테인리스 스틸(SS) 질소 캐비닛을 공급하며 둘 다 고객의 특정 요구 사항에 따라 맞춤화됩니다.

<5%RH 시리즈 제습 속도:

문을 30초 동안 연 다음 닫으면 습도가 30분 이내에 <5%RH로 회복됩니다. 아래 곡선 참조: (주변 온도 25도, 습도 60%RH)

전자 부품을 보관하는 일반적인 방법은 무엇입니까?

1. 습기 차단 백
â방법: 습기에 민감한 구성 요소는 밀봉된 습기 차단 백에 포장되며, 내부에는 건조제와 습도 표시기 카드(HIC)가 들어 있습니다. 사용자는 차량에 있는 점의 색상 변화를 확인하여 밀봉된 패키지의 주변 습도를 식별합니다.
â단점: 습기 차단 백 + 습도 표시기 자동차 + 건조제 + 수동 작업 = 소모품, 누출 위험, 높은 비용.

2. 질소 캐비닛
â방법: 습기에 민감한 구성 요소는 낮은 습도 저장을 충족하기 위해 질소 퍼지 캐비닛 또는 압축 공기에 저장됩니다.
â단점: 질소 충전 = 지속적인 N2 소모, 높은 CO

3. 전자 건조 캐비닛
â방법: 습기에 민감한 구성 요소를 전자 건조 캐비닛에 넣고 연결하기만 하면 기계가 자동으로 작동하여 매우 낮은 습도에 도달합니다.
â 장점: 소모품 없음, 수동 작업 없음, 질소 소비 없음, 환경적, 약간의 전기만 필요합니다.

우리는 아래 산업에 습도 제어 보관 캐비닛 솔루션을 제공합니다.

습도 조절 보관 캐비닛의 장점

습도 조절 보관 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 sales@climatestsymor.com으로 직접 이메일을 보내주십시오. 가장 빠른 시간에 연락을 드리겠습니다. 가능한 협력을 환영합니다.
