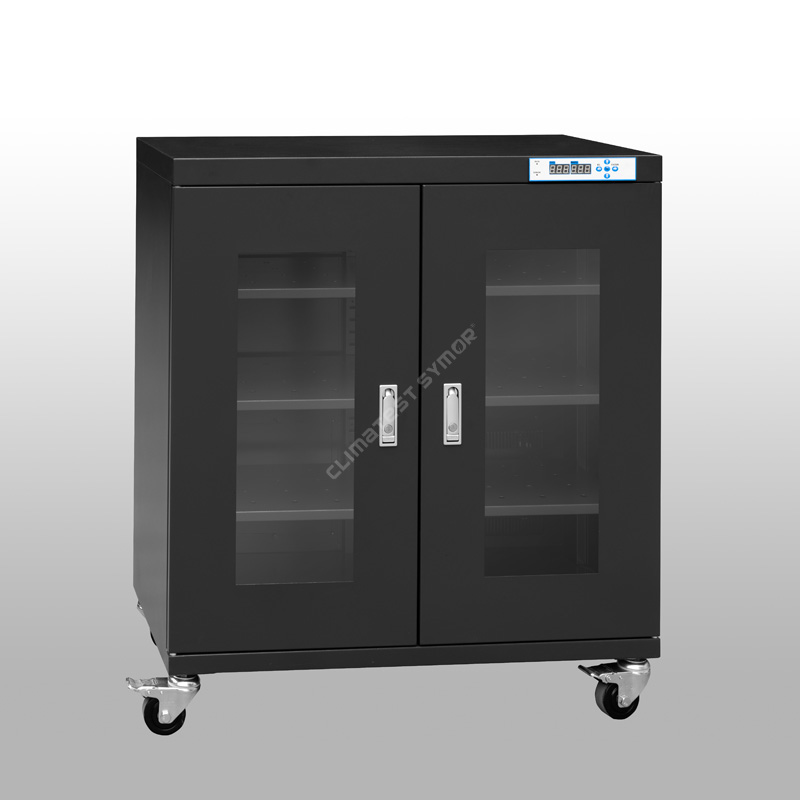

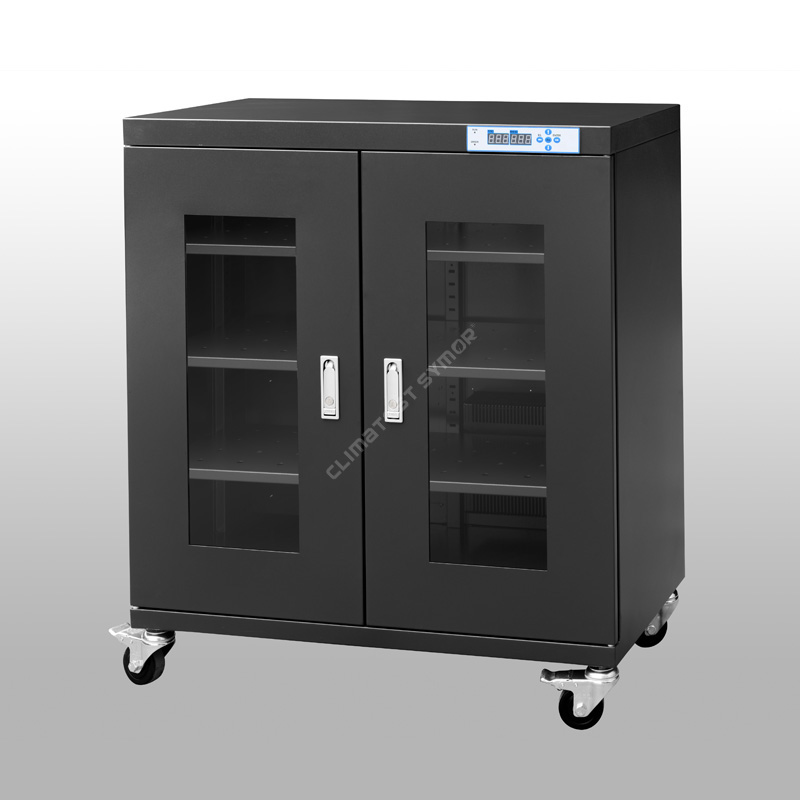

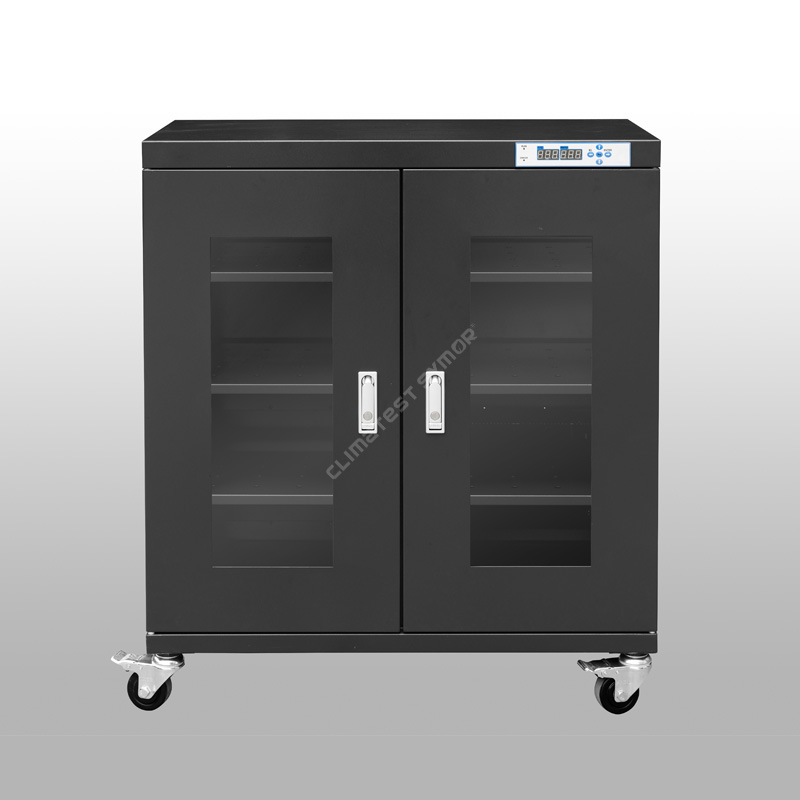

PCBA용 Climatest Symor® Dry Cabinet은 자동 습도 조절 기능이 있는 중국산 제품입니다.<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
모델: TDU435F
용량: 435L
습기:<5%RH Automatic
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 3pcs
색상: 진한 파란색, ESD 안전
내부 차원: W898*D572*H848 MM
외형 치수: W900*D600*H1010 MM
설명
클라이시스트 시모르® PCBA용 건식 캐비닛은 MSL 구성 요소를 위한 장기 저습 저장을 제공하며, 조용한 작동 및 유지 보수가 필요 없는 형상 기억 합금 재료가 장착되어 있으며 이 건식 캐비닛에 안전하게 보관된 습기에 민감한 구성 요소는 바닥 수명이 연장되어 전체적으로 리플 로우 공정 중 팝콘 / 미세 균열 문제를 해결하기 위해 PCBA 용 건식 캐비닛은 IPC / JEDEC J-STD 033 표준을 충족합니다.
PCBA 사양용 건조 캐비닛
F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색
|
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
PCBA 기능을 위한 건조 캐비닛
·스위스 수입 온습도 센서 채용.

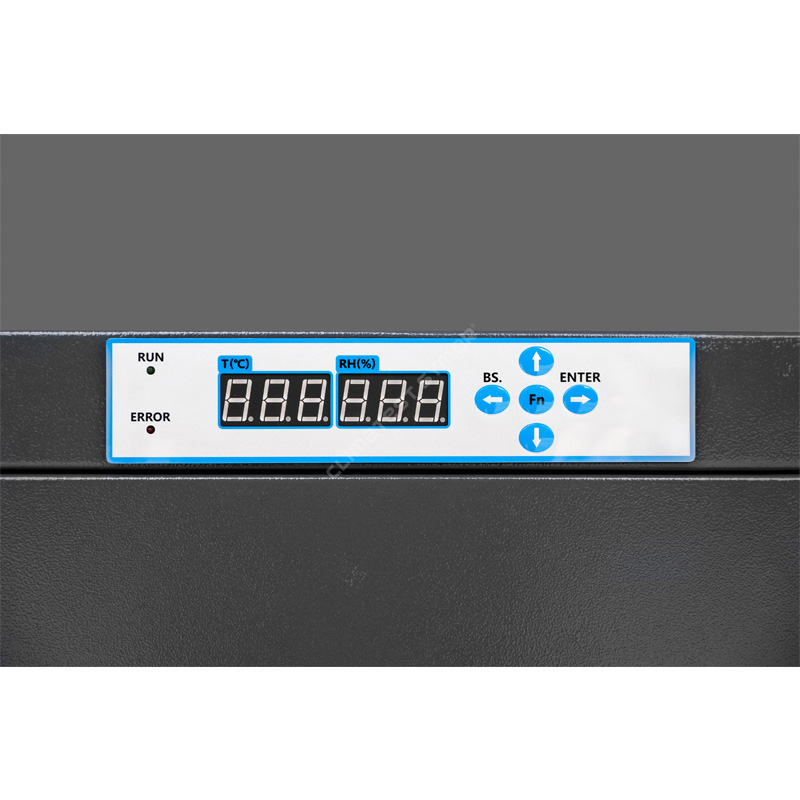

- 이것은 사용시 높은 정확도를 보장합니다. Climatest Symor® PCBA용 건식 캐비닛에는 메모리 기능이 있어 정전 후 재설정할 필요가 없습니다.
·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.
-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족6 -108Σ, 또한 강한 내식성.
·3.2mm의 고강도 강화 유리창으로 관찰력 향상.
- 완벽한 기밀성 및 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치는 PCBA 밀봉 성능을 위한 이 건식 캐비닛이 우수합니다.
·메모리 기능으로 정전 후 재설정할 필요가 없습니다.
- PCBA용 건식 캐비닛은 전원이 꺼진 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.
·예상 수명이 15년 이상인 강력한 건조 장치.
- PCBA용 건식 캐비닛은 가장 진보된 기술인 4A 분자체 건조 장치를 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.
·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.
- 강화 PU 캐스터는 PCBA용 건식 캐비닛 하단에 설치되며, 앞 2개에는 이동 및 정지가 용이하도록 브레이크가 있습니다.
Climatest Symor는 무엇입니까? PCBA용 건조 캐비닛, 칩용 건조 캐비닛?
클라이시스트 시모르® 칩용 건조 캐비닛이라고도 하는 PCBA용 건조 캐비닛은 습기에 민감한 품목을 습도 관련 손상으로부터 보호하는 밀폐형 자동 제습 건조 상자이며, <5%RH의 낮은 습도 내부 환경을 유지하여 위험을 효과적으로 제거할 수 있습니다. 조립 과정에서 부적절한 보관으로 인해 고장이 발생합니다.
PCBA용 건식 캐비닛은 SMT 생산에 어떤 영향을 미칩니까?
IC, BGA, PCB와 같은 MSL 구성 요소는 습기에 매우 민감합니다. 이러한 구성 요소는 민간용 방습 건조 상자와 달리 보관 환경에 대한 엄격한 요구 사항이 있으며 PCBA용 건조 캐비닛은 매우 낮은 습도 값에 도달할 수 있으므로 제습 복구 속도는 매우 빠르며 전체 캐비닛은 ESD 안전합니다.
또한 클린룸에 사용되는 건조 캐비닛은 엄격한 위생 요구 사항을 충족하기 위해 스테인리스 스틸 재질이어야 합니다. 또한 SS 건조 캐비닛을 공급합니다.
리플 로우 과정에서 미량의 수분이 IC 패키지로 침투하고 가열로 인해 수분 압력이 상승하고 흡수 된 수분이 내부에서 빠르게 팽창하여 배선 불량, 팝콘 및 미세 균열, 표면 균열과 같은 보이지 않는 손상이 발생합니다. 결함은 초기 단계에서 쉽게 볼 수 없지만 이러한 보이지 않는 잠재적인 문제가 시장에 진입하면 교직원 제품이 반환되고 불만이 따릅니다.
|
일반 보관 |
리플로우 공정 |
||
|
|
|
|
|
|
주변의 수분이 패키지로 침투합니다. |
가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다. |
수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다. |
수증기가 패키지를 부수어 미세 균열을 일으킵니다. |
PCBA용 건식 캐비닛은 <5%RH를 유지할 수 있어 조립 공정 중 부적절한 보관으로 인한 고장 위험을 효과적으로 제거합니다.
IPC/JEDEC J-STD-033 표준은 습기/리플로우에 민감한 표면 실장 장치의 취급, 포장, 배송 및 사용에 대한 표준을 지정합니다. 습기에 민감한 구성요소를 위한 낮은 습도 보관이 필요합니다.
PCBA용 건식 캐비닛 적용
PCBA용 Dry Cabinet은 전자제조산업의 필수품으로 PCB기판, IC칩, LED, SMD, SMT는 물론 Tape & Reel, 인쇄배선기판(PWB), 폴리이미드 필름, 피더 등의 보관에도 탁월한 제품입니다. , 커패시터, 세라믹 부품, 커넥터, 스위치, 용접 바, 자동 건조 캐비닛을 위한 기타 이상적인 애플리케이션은 IPC/JEDEC J-STD0-033 표준을 따릅니다.
<5%RH 시리즈 제습 속도:
문을 30초 동안 연 다음 닫으면 습도가 30분 이내에 <5%RH로 회복됩니다. 아래 곡선 참조: (주변 온도 25도, 습도 60%RH)
전자 부품을 보관하는 일반적인 방법은 무엇입니까?
1. 습기 차단 백
â방법: 습기에 민감한 구성 요소는 밀봉된 습기 차단 백에 포장되며, 내부에는 건조제와 습도 표시기 카드(HIC)가 들어 있습니다. 사용자는 차량에 있는 점의 색상 변화를 확인하여 밀봉된 패키지의 주변 습도를 식별합니다.
â단점: 습기 차단 백 + 습도 표시기 자동차 + 건조제 + 수동 작업 = 소모품, 누출 위험, 높은 비용.
2. 질소 캐비닛
â방법: 습기에 민감한 구성 요소는 낮은 습도 저장을 충족하기 위해 질소 퍼지 캐비닛 또는 압축 공기에 저장됩니다.
â단점: 질소 충전 = 지속적인 N2 소모, 높은 CO
3. 전자 건조 캐비닛
â방법: 습기에 민감한 구성 요소를 전자 건조 캐비닛에 넣고 연결하기만 하면 기계가 자동으로 작동하여 매우 낮은 습도에 도달합니다.
â 장점: 소모품 없음, 수동 작업 없음, 질소 소비 없음, 환경적, 약간의 전기만 필요합니다.
우리는 아래 산업 분야에 PCBA 솔루션용 건식 캐비닛을 제공합니다.
전자 생산
반도체
제약
실혐실
비행
군대
PCBA용 건식 캐비닛의 장점
PCBA용 건식 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 sales@climatestsymor.com으로 직접 이메일을 보내주십시오. 가능한 한 협력을 환영하며 가장 빠른 시간에 연락드리겠습니다.
