전자 부품용 건조 캐비닛

Climatest Symor®는 중국 전자 부품용 건조 캐비닛 공장이며, 이 회사는 가장 진보된 제습 기술과 함께 높은 수준의 경쟁력 있는 가격의 전자 건조 캐비닛을 공급하기 위해 최선을 다하고 있습니다. Climatest Symor®는 전자 부품용 건조 캐비닛을 잘 알려진 10년 이상 EU, 미국, 동남아시아 국가의 전자/반도체 제조업체.

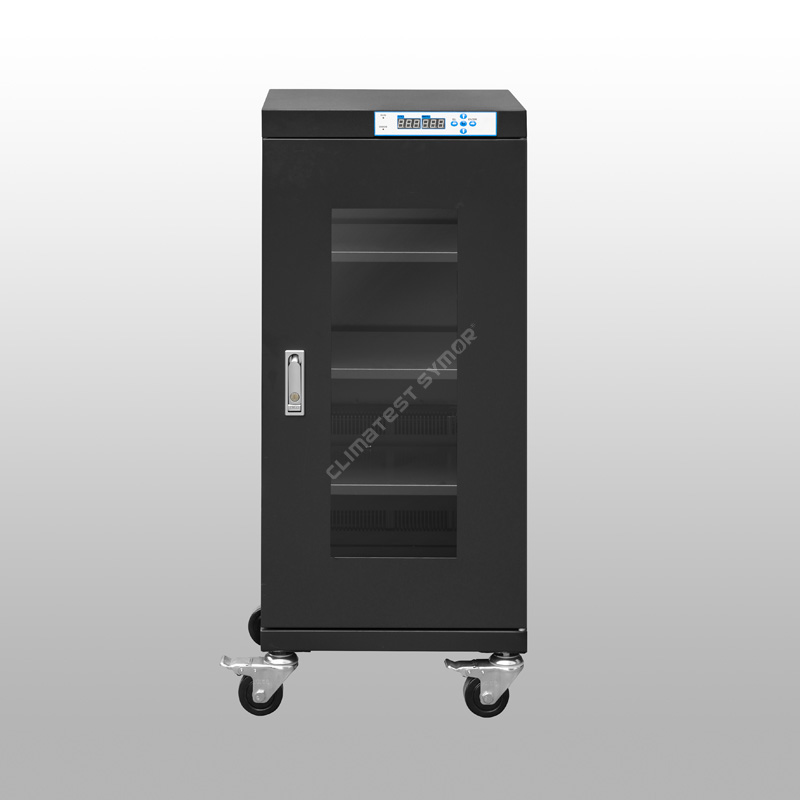

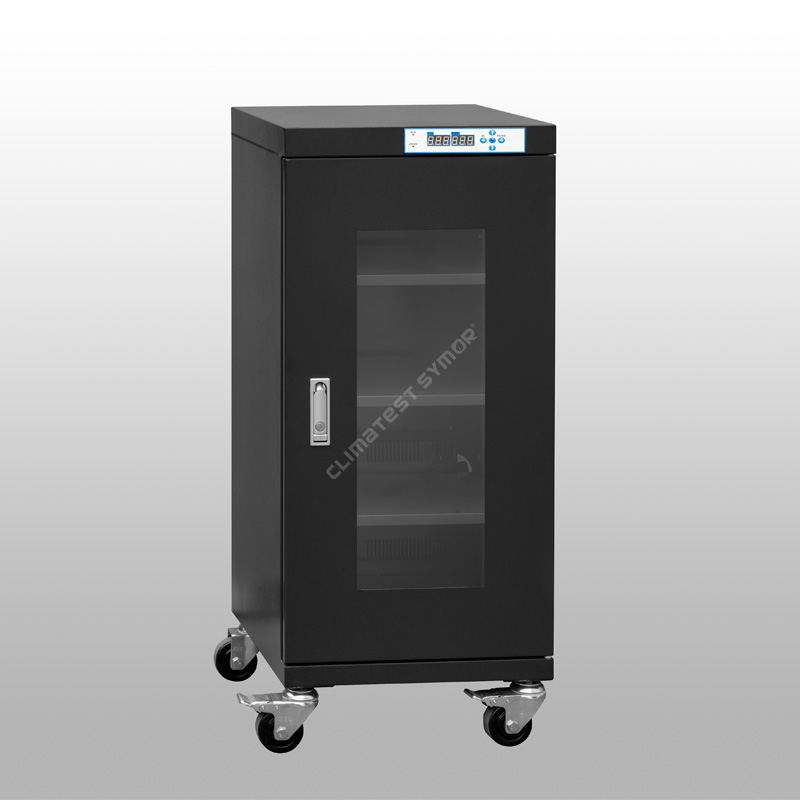

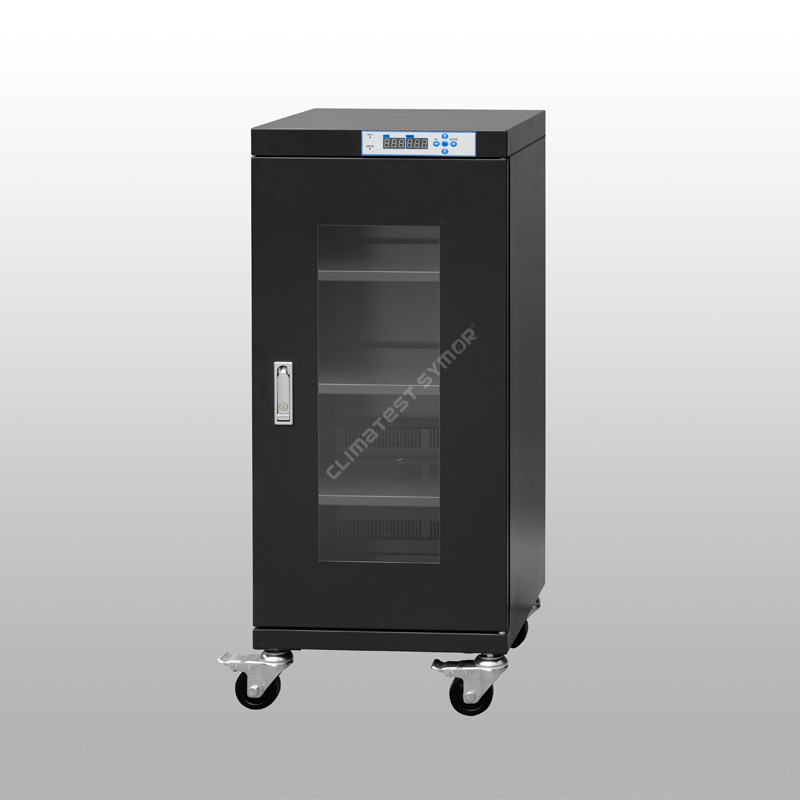

모델: TDU160F
용량: 160L
습기:<5%RH Automatic
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 3pcs
색상: 진한 파란색, ESD 안전
내부 치수: W446D422H848 MM
외형 치수: W448D4500H1010 MM

문의 보내기

제품 설명

설명

클라이시스트 시모르® 전자 부품용 건식 캐비닛은 IC 패키지를 위한 장기간 저습 저장을 제공하며, 제습 시스템이 장착되어 있으며, 이 건식 캐비닛에 적절하게 보관된 습기에 민감한 구성요소는 연장된 바닥 수명, 리플로우 공정 중 팝콘 및 미세 균열 현상이 있습니다. 더 이상 문제가 되지 않는 건식 캐비닛은 IPC/JEDEC J-STD-033 표준을 충족합니다.

전자 부품 사양용 드라이 캐비닛

F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색

모델	용량	내부 치수 (W×D×H,mm)	외형 치수 (W×D×H,mm)	평균 전력(W)	총중량(KG)	최대 하중/선반(KG)
TDU98	98L	446372598	448400688	8	31	50
TDU98F	98L	446372598	448400688	8	31	50
TDU160	160L	446422848	4484501010	10	43	50
TDU160F	160L	446422848	4484501010	10	43	50
TDU240	240L	5963721148	5984001310	10	57	50
TDU240F	240L	5963721148	5984001310	10	57	50
TDU320	320L	898422848	9004501010	10	70	80
TDU320F	320L	898422848	9004501010	10	70	80
TDU435	435L	898572848	9006001010	10	82	80
TDU435F	435L	898572848	9006001010	10	82	80
TDU540	540L	5966821298	5987101465	10	95	80
TDU540F	540L	5966821298	5987101465	10	95	80
TDU718	718L	5966821723	5987101910	15	105	80
TDU718F	718L	5966821723	5987101910	15	105	80
TDU870	870L	8985721698	9006001890	15	130	100
TDU870F	870L	8985721698	9006001890	15	130	100
TDU1436-4	1436L	11986821723	12007101910	25	189	100
TDU1436F-4	1436L	11986821723	12007101910	25	189	100
TDU1436-6	1436L	11986821723	12007101910	25	189	100
TDU1436F-6	1436L	11986821723	12007101910	25	189	100

전자 부품용 건식 캐비닛 기능

·스위스 수입 온습도 센서 채용.

- 이것은 사용시 높은 정확도를 보장합니다.클라이시스트 시모르®전자 부품용 건식 캐비닛에는 메모리 기능이 있어 정전 후 재설정할 필요가 없습니다.

·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.

-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족⁶ -10⁸Σ, 또한 강한 내식성.

·3.2mm의 고강도 강화 유리창으로 관찰력 향상.

- 완벽한 기밀성과 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치로 전자 부품 밀봉 성능이 우수한 건식 캐비닛입니다.

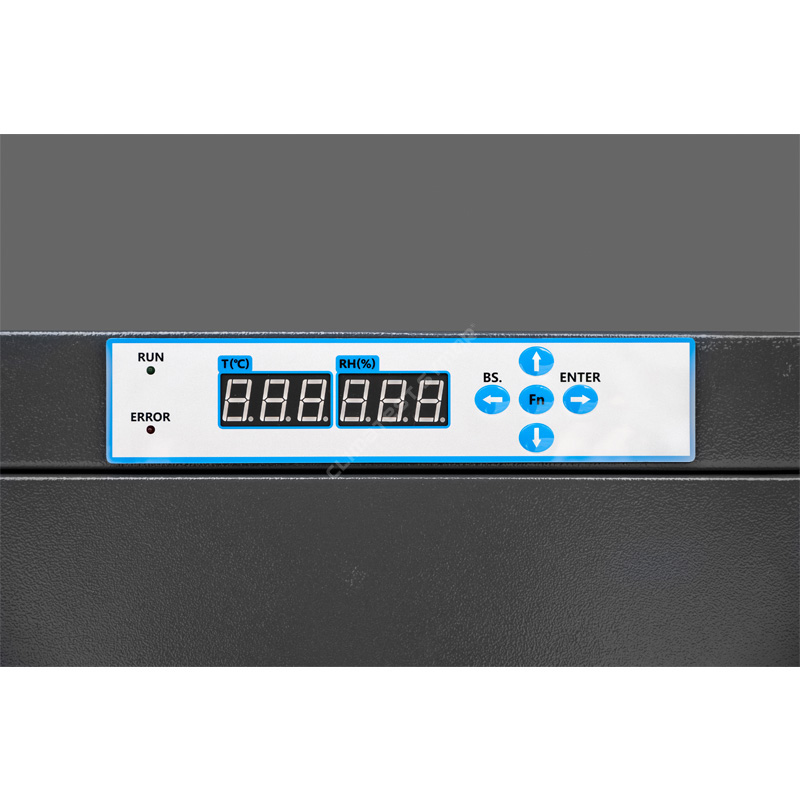

·메모리 기능으로 정전 후 재설정할 필요가 없습니다.

- 전자 부품용 건조 캐비닛은 전원이 꺼진 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.

·예상 수명이 15년 이상인 강력한 건조 장치.

- 전자 부품용 건조 캐비닛은 가장 진보된 기술인 4A 분자체 건조 장치를 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.

·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.

- 강화 PU 캐스터는 전자 부품용 건식 캐비닛 하단에 설치되며, 앞 2개에는 이동 및 정지가 용이한 브레이크가 있습니다.

Climatest Symor는 무엇입니까? 전자 부품용 건조 캐비닛, 자동 건조 캐비닛?

클라이시스트 시모르® 자동 건조 캐비닛이라고도 하는 전자 부품용 건조 캐비닛은 습기에 민감한 품목을 습도 관련 손상으로부터 보호하는 밀폐형 자동 제습 건조 상자이며, <5%RH의 낮은 습도 내부 환경을 유지하여 위험을 효과적으로 제거할 수 있습니다. 조립 과정에서 부적절한 보관으로 인해 고장이 발생합니다.

전자 부품용 건식 캐비닛의 적용

전자부품용 건식캐비닛은 전자제조산업에서 없어서는 안될 필수품으로 IC패키지, PCB기판, LED, SMD, SMT는 물론 Tape and Reel, 인쇄배선기판(PWB), 폴리이미드 필름, 피더 등을 위한 최적의 보관 솔루션입니다. 커패시터 세라믹 부품, 커넥터, 스위치, 용접 바, 자동 건조 캐비닛에 대한 이상적인 애플리케이션은 IPC/JEDEC J-STD 033 표준을 준수합니다.

전자 부품용 건식 캐비닛은 SMT 생산에 어떤 영향을 미칩니까?

IC, BGA, PCB와 같은 MSL 구성 요소는 습도에 매우 민감합니다. 이러한 구성 요소는 민간용 방습 건조 상자와 달리 보관 환경에 대한 특정 요구 사항이 있으며 전자 구성 요소의 건조 캐비닛은 매우 낮은 습도 지점에 도달해야 합니다. 제습 및 회복 속도도 매우 빨라야 하며, 또한 전체 캐비닛은 ESD에 안전해야 하며 클린룸에서 사용되는 건조 캐비닛은 엄격한 위생 요구 사항을 충족하기 위해 스테인리스 스틸 재질이어야 합니다.
리플 로우 가열 과정에서 미량의 수증기가 IC 패키지로 침투하고 흡수 된 수분이 내부로 빠르게 팽창하여 배선 불량, 팝콘 및 미세 균열, 표면 균열과 같은 보이지 않는 손상이 발생합니다. 이러한 결함은 쉽게 볼 수 없습니다. 그러나 초기 단계에서 이러한 보이지 않는 잠재적인 문제가 시장에 진입하면 교수 제품이 반환되고 불만이 따릅니다.

일반 보관	리플로우 공정

주변의 수분이 패키지로 침투합니다.	가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다.	수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다.	수증기가 패키지를 부수어 미세 균열을 일으킵니다.

IPC/JEDEC J-STD-033 표준은 습기/리플로우에 민감한 표면 실장 장치의 취급, 포장, 배송 및 사용에 대한 표준을 지정합니다. 습기에 민감한 구성요소를 위한 낮은 습도 보관이 필요합니다.

<5%RH 시리즈 제습 속도:

문을 30초 동안 연 다음 닫으면 습도가 30분 이내에 <5%RH로 회복됩니다. 아래 곡선 참조: (주변 온도 25도, 습도 60%RH)

전자 부품을 보관하는 일반적인 방법은 무엇입니까?

1. 습기 차단 백
â방법: 습기에 민감한 구성 요소는 밀봉된 습기 차단 백에 포장되며, 내부에는 건조제와 습도 표시기 카드(HIC)가 들어 있습니다. 사용자는 차량에 있는 점의 색상 변화를 확인하여 밀봉된 패키지의 주변 습도를 식별합니다.
â단점: 습기 차단 백 + 습도 표시기 자동차 + 건조제 + 수동 작업 = 소모품, 누출 위험, 높은 비용.

2. 질소 캐비닛
â방법: 습기에 민감한 구성 요소는 낮은 습도 저장을 충족하기 위해 질소 퍼지 캐비닛 또는 압축 공기에 저장됩니다.
â단점: 질소 충전 = 지속적인 N2 소모, 높은 CO

3. 전자 건조 캐비닛
â방법: 습기에 민감한 구성 요소를 전자 건조 캐비닛에 넣고 연결하기만 하면 기계가 자동으로 작동하여 매우 낮은 습도에 도달합니다.
â 장점: 소모품 없음, 수동 작업 없음, 질소 소비 없음, 환경적, 약간의 전기만 필요합니다.

우리는 아래 산업 분야에 전자 부품 솔루션을 위한 건식 캐비닛을 제공합니다.
