Climatest Symor®는 특허받은 제습 기술과 함께 최첨단 제조 공정인 SMT 건식 캐비닛 습도 조절 스토리지를 제공하여 전 세계적으로 수많은 고객을 확보하는 데 도움이 됩니다. Climatest Symor®는 경쟁력 있는 가격으로 고급 SMT 건식 캐비닛 습도 조절 스토리지를 제공합니다. SMT 건식 캐비닛 습도 제어 스토리지에는 2년 보증이 제공됩니다.
모델: TDC1436F-4
용량: 1436L
습기:<10%RH Automatic
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 5개
색상: 진한 파란색, ESD 안전
내부 치수: W1198*D682*H1723 MM
외형 치수: W1200*D710*H1910 MM
설명
클라이시스트 시모르® SMT 건식 캐비닛 습도 제어 보관소, SMT 요소, PCB 보드, IC 패키지, SMD 테이프, 릴 및 테이프, 크리스탈 및 광학 렌즈의 저습 저장에 적합하며 장기간 <10%RH 제습 환경을 제공하며 이러한 SMT 건식 캐비닛 습도 조절 보관은 IPC/JEDEC J-STD-033 표준을 따릅니다.
사양
F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색
|
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
|
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
특징
·스위스 수입 온습도 센서 채용.
- 이것은 사용시 높은 정확도를 보장하고 SMT 건조 캐비닛 습도 조절 저장 장치에는 메모리 기능이 있으며 정전 후 재설정 할 필요가 없습니다.
·1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont ESD 도장이 적용되었습니다.
-강화구조 설계, 우수한 내하중성, 18가지 도장공정으로 표면처리, 정전기저항값 10 충족6 -108Σ, 또한 강한 내식성.
·3.2mm의 고강도 강화 유리창으로 관찰력 향상.
- 완벽한 기밀성 및 도난 방지 기능을 갖춘 플랫 프레스 아연 합금 잠금 장치로이 SMT 건식 캐비닛 습도 제어 보관 밀봉 성능이 우수합니다.
·메모리 기능으로 정전 후 재설정할 필요가 없습니다.
- SMT 건조 캐비닛 습도 제어 저장 장치는 전원을 끈 후 마지막 설정 값을 자동으로 기억할 수 있으므로 다시 설정할 필요가 없습니다.
·예상 수명이 15년 이상인 강력한 건조 장치.
- SMT 건조 캐비닛 습도 조절 보관은 4A 분자체 건조 장치, 가장 진보된 기술을 채택하여 교체가 필요 없이 자동으로 재생될 수 있습니다.
·바닥에 범용 캐스터를 설치하여 ESD에 안전합니다.
- 강화된 PU 캐스터는 SMT 건식 캐비닛 습도 조절 보관함의 바닥에 설치되며, 앞 2개에는 이동 및 정지가 용이하도록 브레이크가 있습니다.
Climatest Symor는 무엇입니까? SMT 건조 캐비닛 습도 조절 보관, 자동 건조 상자?

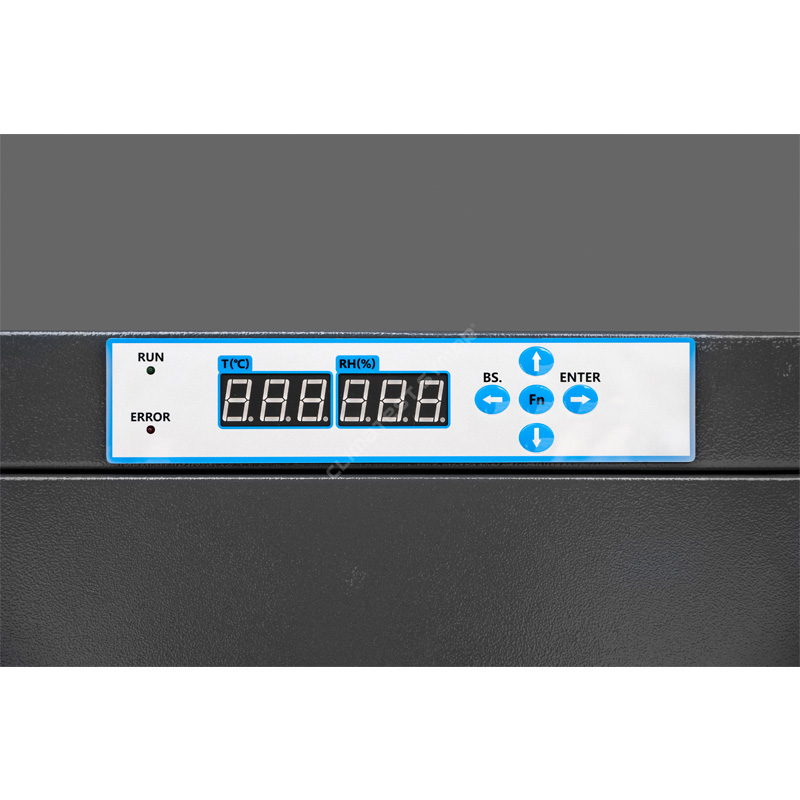

클라이시스트 시모르® SMT 건식 캐비닛 습도 제어 스토리지는 안정적인 상대 습도(RH) 값을 자동으로 유지하는 전자 습도 제어 기능이 있는 인클로저입니다. SMT 건조 캐비닛 습도 제어 스토리지는 다양한 크기와 모양으로 제공되며 <10%RH의 낮은 습도 환경을 유지할 수 있습니다. 안정적으로 정확한 RH 제어로 전원 공급 장치에 연결하고 LED 컨트롤러에서 RH 값을 설정하면 자동으로 작동합니다.
SMT 건조 캐비닛 습도 조절 보관은 SMT 생산에 어떤 영향을 줍니까?
IC, BGA, PCB와 같은 MSL 구성 요소는 습기에 매우 민감합니다. 이러한 구성 요소는 민간용 방습 건조 상자와 달리 저장 환경에 대한 엄격한 요구 사항이 있으며 SMT 건조 캐비닛 습도 제어 저장은 매우 낮은 습도 값에 도달할 수 있습니다. 제습 및 회복 속도는 매우 빠르며 전체 캐비닛은 ESD 안전합니다.
리플 로우 과정에서 미량의 수분이 IC 패키지로 침투하고 가열로 인해 수분 압력이 상승하고 흡수 된 수분이 내부에서 빠르게 팽창하여 배선 불량, 팝콘 및 미세 균열, 표면 균열과 같은 보이지 않는 손상이 발생합니다. 결함은 초기 단계에서 쉽게 볼 수 없지만 이러한 보이지 않는 잠재적인 문제가 시장에 진입하면 교직원 제품이 반환되고 불만이 따릅니다.
|
일반 보관 |
리플로우 공정 |
||
|
|
|
|
|
|
주변의 수분이 패키지로 침투합니다. |
가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다. |
수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다. |
수증기가 패키지를 부수어 미세 균열을 일으킵니다. |
SMT 건식 캐비닛 습도 제어 보관은 <10%RH를 유지할 수 있어 조립 과정 중 부적절한 보관으로 인한 실패 위험을 효과적으로 제거합니다.IPC/JEDEC J-STD-033 표준은 습기 취급, 포장, 운송 및 사용에 대한 표준을 지정합니다. /Reflow Sensitive Surface Mount Devices.â, 습기에 민감한 구성 요소를 위한 낮은 습도 보관이 필요합니다.
SMD를 보관하기 위해 SMT 건조 캐비닛 습도 조절 스토리지가 필요한 이유는 무엇입니까?
MSD 장치는 일반적으로 다른 구성 요소로 구성된 집적 회로이며, 이러한 구성 요소는 페이스트를 통해 조립되며, 이로 인해 필연적으로 구성 요소 사이에 간격이 발생합니다. 간격은 MSD 습기의 주요 요인이며 수분이 침투하고 침투가 도달하면 SMD에 점차적으로 침투합니다 어느 정도 SMD가 젖어 실패합니다.
MSD 저습 저장은 SMD 작업장 수명을 제어하는 것을 목표로 하고 SMT 건식 캐비닛 습도 조절 저장은 효과적인 저장 솔루션을 제공하며 SMT 건식 캐비닛 습도 조절 저장 성능은 SMD 저장 효과를 결정하며 전문 SMT 건식 캐비닛 습도 조절 저장은 낮은 수준을 달성해야 합니다. 습도, 정전기 방지 및 빠른 제습 기능.
SMD 수준은 필요한 습도 수준을 결정합니다. 현재 SMD 수준에서 일반적으로 사용되는 보관 습도는 20%, 10% 및 5%RH입니다.
클라이시스트 시모르® SMT 건조 캐비닛 습도 조절 보관은 스위스 수입 온도를 채택합니다. & RH 센서, 오류는 +/-2% RH이며 고정밀 및 높은 안정성으로 습도 조절이 가능하며 기밀성이 우수합니다.
SMT 건식 캐비닛 습도 조절 보관의 적용
SMT 건식 캐비닛 습도 제어 보관은 전자/반도체 제조 산업에서 필수적이며 다음을 위한 최적의 보관 솔루션입니다.
â» PCB 어셈블리, IC 칩, LED, SMD, SMT, 테이프 및 릴, 인쇄 배선 기판(PWB), 폴리이미드 필름, 피더.
â» 커패시터, 세라믹 부품, 커넥터, 스위치, 용접봉.
â» 부분적으로 조립된 MSL 구성 요소.
â» 에폭시, 수지, 접착제와 같은 수분 흡수 재료.
더욱이, 클린룸은 매우 엄격한 위생 요구 사항을 가지고 있으며 표준 모델은 일치하지 않습니다. Climatest Symor® 또한 스테인리스 스틸(SS) 건식 캐비닛과 스테인리스 스틸(SS) 질소 캐비닛을 공급하며 둘 다 고객의 특정 요구 사항에 따라 맞춤화됩니다.
<10%RH 시리즈 제습 속도:
문을 30초 동안 연 다음 닫으면 습도가 30분 이내에 <10%RH로 회복됩니다. 아래 곡선 참조: (주변 온도 25도, 습도 60%RH)
전자 부품을 보관하는 일반적인 방법은 무엇입니까?
1. 습기 차단 백
â방법: 습기에 민감한 구성 요소는 밀봉된 습기 차단 백에 포장되며, 내부에는 건조제와 습도 표시기 카(HIC)가 있습니다. 사용자는 차량에 있는 점의 색상 변화를 확인하여 밀봉된 패키지의 주변 습도를 식별합니다.
â단점: 습기 차단 백 + 습도 표시기 자동차 + 건조제 + 수동 작업 = 소모품, 누출 위험, 높은 비용.
2. 질소 캐비닛
â방법: 습기에 민감한 구성 요소는 낮은 습도 저장을 충족시키기 위해 질소 퍼지 캐비닛 또는 압축 공기에 저장됩니다.
â단점: 질소 충전 = 지속적인 N2 소모, 높은 비용.
3. 저습 저장 캐비닛
â방법: 습기에 민감한 구성 요소는 습도가 낮은 보관 캐비닛에 넣고 플러그를 꽂기만 하면 기계가 자동으로 작동하여 매우 낮은 습도에 도달합니다.
â 장점: 소모품 없음, 수동 작업 없음, 질소 소비 없음, 환경적, 약간의 전기만 필요합니다.
위의 비교에서 SMT 건식 캐비닛 습도 제어 스토리지는 더 높은 효율성과 더 낮은 비용을 제공하며 장기적으로 가장 비용 효율적인 옵션입니다.
우리는 아래 산업 분야에 SMT 건식 캐비닛 습도 제어 보관 솔루션을 제공합니다.
전자 생산
반도체
제약
실혐실
비행
군대
SMT 건식 캐비닛 습도 조절 보관의 장점
SMT 건식 캐비닛 습도 제어 보관함과 질소 캐비닛의 차이점은 무엇입니까?
1. 작동 원리
저습 저장 캐비닛은 물리적 습도 흡수를 사용하고 핵심 부분은 건조 장치이며 건조 장치는 자동으로 습도를 흡수하고 배출하는 순환 과정을 조정하며 20-60%RH/10-20%와 같이 선택한 RH 범위가 다릅니다. RH/<10%RH/<5%RH/<3%RH, 특정 요구 사항에 따라 다릅니다.
질소 캐비닛은 N2 가스 퍼지를 사용하고 채워진 N2 가스는 내부 공기를 외부로 밀고 RH를 설정 값으로 낮추고 N2 유량계, 자기 밸브 및 N2 모듈이 제어 목적으로 질소 캐비닛에 장착되어 있습니다. 습도는 1-60%RH 조정 가능하지만 지속적인 N2 공급이 필요하며 비용이 높습니다.
2.제습 속도
질소 캐비닛 제습 속도는 SMT 건식 캐비닛 습도 제어 저장보다 빠르며 N2가 캐비닛으로 돌진하면 내부 RH는 몇 분 이내에 1%RH에 도달할 수 있지만 전자 건식 캐비닛은 RH 흡수 및 배기 프로세스를 경험해야 합니다. , 특정 RH 범위에 따라 일반적으로 10-30분 이내로 더 느립니다.
3.신청
제품이 습도에 민감한 경우 SMT 건식 캐비닛 습도 제어 보관이 최선의 선택입니다. 제품이 구리, 수정, 은과 같이 습도에 민감하고 산소에 민감한 경우 N2 캐비닛이 더 좋습니다.
SMT 건식 캐비닛 습도 조절 보관에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 sales@climatestsymor.com으로 직접 이메일을 보내시면 빠른 시일 내에 연락 드리겠습니다. 가능한 협력을 환영합니다.
