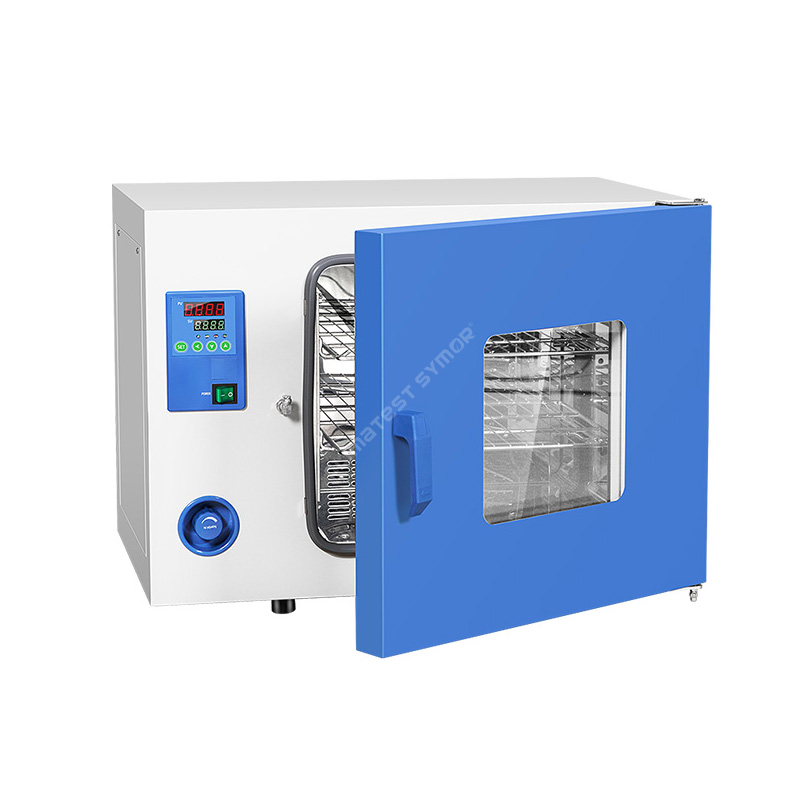

PCB 건조 오븐

설명

Climatest Symor® PCB 건조 오븐은 다양한 재료를 수용할 수 있도록 다양한 크기로 제공되며 건조 공정이 완료되면 작업자에게 알리는 타이머와 같은 추가 기능도 포함할 수 있습니다. PCB 건조 오븐은 최적의 품질 관리와 효율적인 생산을 위한 현대 전자 제조에서 중요한 도구입니다.

사양

작동 원리

PCB 건조 오븐은 공기 강제 대류 시스템을 채택하고 뜨거운 공기가 챔버 전체에 고르게 분포됩니다. 오븐은 SMT 생산 라인에서 전자 부품을 굽도록 설계되었습니다.

오븐을 켜면 발열체가 가열되기 시작합니다. 요소가 뜨거워지면 오븐 내부의 공기가 가열됩니다. 그러면 이 뜨거운 공기가 상승하여 챔버 전체를 순환하면서 내부에 놓인 샘플이나 표본을 건조시킵니다.

오븐에는 공기를 더 빠르고 균일하게 순환시키는 데 도움이 되는 팬이나 송풍기가 있으며, 온도 컨트롤러는 오븐 내부 온도를 조절하고 과열을 방지하는 데 사용됩니다.

PCB 건조 오븐에는 사용자가 특정 샘플이나 시편에 필요한 건조 시간을 설정할 수 있는 타이머가 있습니다. 설정된 시간이 끝나면 오븐이 자동으로 꺼집니다.

전반적으로 PCB 건조 오븐은 전자 제조 산업에서 전자 부품을 건조시키는 간단하면서도 효과적인 도구입니다.

구조

PCB 베이킹 오븐으로도 알려진 PCB 건조 오븐은 송풍기를 사용하여 오븐 내부에 뜨거운 공기를 순환시키는 오븐 유형입니다. 오븐의 구조는 일반적으로 다음 부분으로 구성됩니다.

외부 오븐: 열풍 오븐의 본체는 일반적으로 내구성과 유지 관리가 용이하도록 냉간 압연 강판으로 만들어집니다.

내부 오븐: 내부 오븐은 샘플을 놓을 수 있는 공간입니다. 또한 스테인레스 스틸 SUS304로 제작되었으며, 가열된 공기가 챔버 전체에 고르게 분포되도록 설계되었습니다.

가열 요소: 가열 요소는 오븐 내부에서 열을 발생시키는 역할을 합니다.

팬: 팬은 오븐 전체에 뜨거운 공기를 순환시켜 뜨거운 공기가 고르게 분포되도록 합니다.

제어판: 제어판에는 온도, 시간 및 기타 설정을 조정할 수 있는 온도 컨트롤러가 포함되어 있습니다.

문: 문은 강화유리로 제작되었으며 손잡이가 있어 관찰하기 쉽습니다.

전반적으로 위의 부품 조합이 함께 작동하여 이 오븐에서 균일하고 효율적인 가열을 생성합니다.

특징

PCB 건조 오븐의 주요 기능은 다음과 같습니다.

• 균일한 가열: PCB 건조 오븐은 가열 요소와 팬 시스템을 사용하여 인쇄 회로 기판 표면에 뜨거운 공기를 균일하게 전달합니다. 이를 통해 보드가 균일하게 건조되거나 경화될 수 있으며 이는 고품질 전자 부품에 매우 중요합니다.

• 정밀한 온도 제어: PCB 건조 오븐은 디지털 제어판을 사용하여 온도와 건조 시간을 정밀하게 제어합니다. 이를 통해 보드는 최적의 건조 또는 경화를 위해 올바른 온도와 지속 시간에 노출됩니다.

• 조정 가능한 랙: PCB 건조 오븐에는 일반적으로 다양한 크기의 인쇄 회로 기판을 수용할 수 있는 조정 가능한 선반이 있습니다. 이 기능은 보드가 균일한 간격을 두고 뜨거운 공기에 노출되어 최적의 건조를 보장합니다.

• 스테인리스강 구조: PCB 건조 오븐은 일반적으로 내구성, 손쉬운 유지 관리 및 부식 방지를 위해 내부 표면이 스테인리스강으로 구성됩니다.

• 안전 기능: PCB 건조 오븐은 일반적으로 오븐이 과열되는 것을 방지하기 위한 과열 보호와 같은 안전 조치를 갖추고 있습니다.

애플리케이션

PCB 건조 오븐은 전자 제조 산업에서 일반적으로 전자 부품(인쇄 회로 기판)을 건조하고 코팅, 접착제 및 기타 재료를 경화하는 데 사용됩니다. 여기서는 SMT 산업에서 PCB 건조 오븐이 사용되는 방법을 설명하겠습니다.

SMD 패키지는 기후 문제, 장기 보관 또는 부적절한 보관으로 인해 습기가 생길 수 있으며, 리플로우 솔더링 가열로 인해 패키지 내부의 수분이 기화 및 팽창하여 배선 단선 또는 신뢰성 저하와 같은 손상을 초래할 수 있습니다. 이를 '팝콘' 현상.

J-STD-033 표준에서는 SMD 패키지를 125°C에서 베이킹하여 바닥 수명을 회복할 수 있다고 제안하며, 베이킹 시간은 MSL/패키지 본체 두께에 따라 다릅니다. 건조 오븐은 최적의 선택입니다. 50°C에서 125°C까지 다양한 온도 베이킹을 제공하고 MSD 패키지에서 수분을 효과적으로 배출합니다. 이는 제조업체가 생산 효율성을 향상하고 표준 미달로 인한 제품 리콜의 막대한 손실을 방지하는 데 큰 도움이 됩니다. 품질.

PCB 건조 오븐이 과열되는 원인은 무엇입니까?

오븐이 과열되는 데에는 다음과 같은 여러 가지 이유가 있습니다.

•오작동하는 온도 조절 장치: 온도 조절 장치는 오븐 온도를 조절하는 역할을 합니다. 불량일 경우 온도를 정확하게 판독하지 못하여 오븐이 설정 온도 이상으로 가열될 수 있습니다.

•깨진 발열체: 발열체는 요리나 베이킹에 필요한 열을 제공합니다. 깨지면 오븐을 꺼도 계속 열이 발생해 과열될 수 있습니다.

• 막힌 통풍구: 오븐 내부의 적절한 공기 순환을 위해서는 통풍구가 필요합니다. 막히면 열이 내부에 갇혀 오븐이 과열될 수 있습니다.

• 손상된 도어 개스킷: 도어 개스킷은 오븐 도어를 단단히 밀봉하고 열이 빠져나가는 것을 방지합니다. 손상되면 열이 새어 나와 오븐이 과열될 수 있습니다.

전반적으로 과열을 방지하고 안전한 작동을 보장하려면 오븐을 정기적으로 유지 관리하고 문제가 발생하는 즉시 해결하는 것이 중요합니다.

자주 묻는 질문

Q: PCB 건조 오븐을 어떻게 청소합니까?

A: 열풍 건조 오븐 청소는 오븐을 만드는 데 사용되는 재료의 유형에 따라 다릅니다. 오븐 내부는 중성 세제나 비눗물을 사용하여 청소할 수 있으며, 선반과 트레이는 식기세척기로 세척할 수 있습니다. 효율성을 유지하려면 오븐을 정기적으로 청소하는 것이 중요합니다.

Q: PCB 건조 오븐은 어떻게 작동합니까?

A: PCB 건조 오븐은 가열된 공기를 순환시켜 오븐 내부에 놓인 품목의 수분을 제거하는 방식으로 작동합니다. 오븐 내부의 팬이 발열체 위로 공기를 불어 넣어 공기를 가열합니다. 그러면 가열된 공기가 오븐 내부를 순환하면서 내부 품목의 수분을 제거합니다.

Q: PCB 건조 오븐을 어떻게 유지 관리합니까?

A: 정기 검사, 마모된 부품 점검 및 교체, 정기적인 청소를 통해 PCB 건조 오븐을 유지 관리하십시오. 오븐이 작동 상태를 유지하도록 정기적인 유지 관리 및 점검 일정을 잡는 것이 좋습니다.
