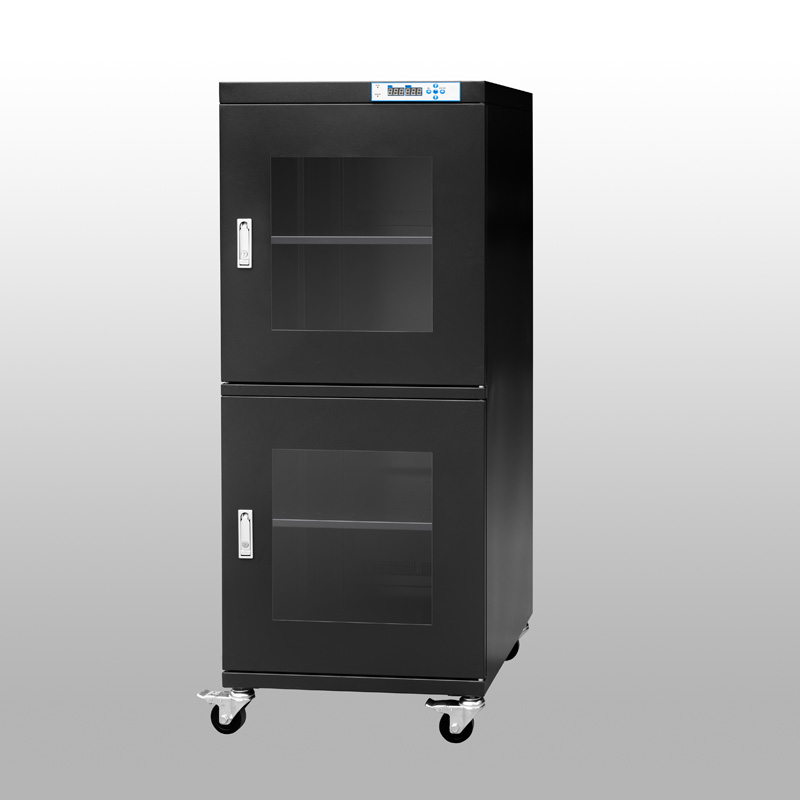

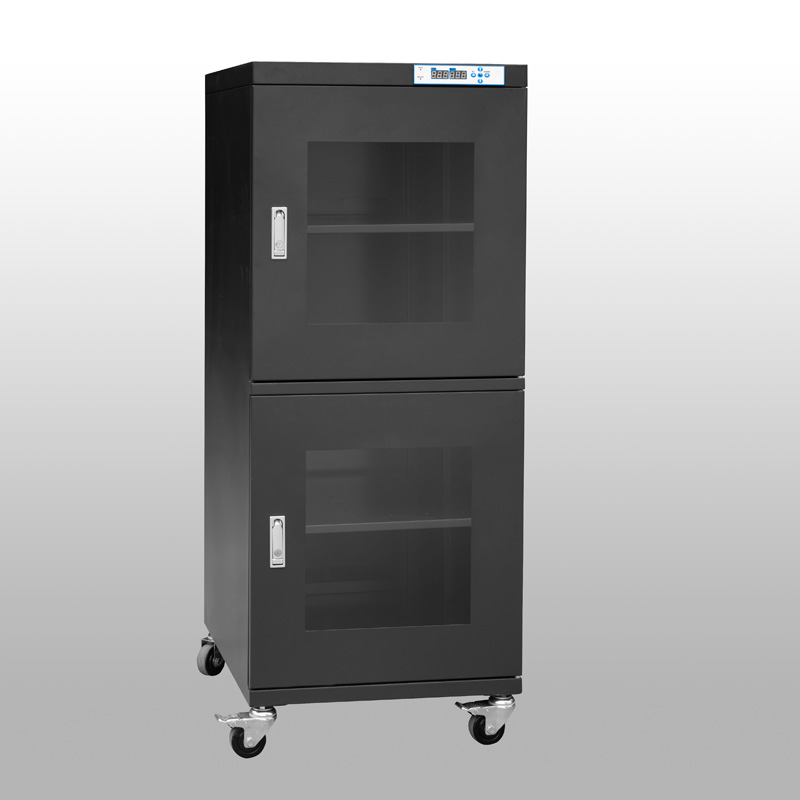

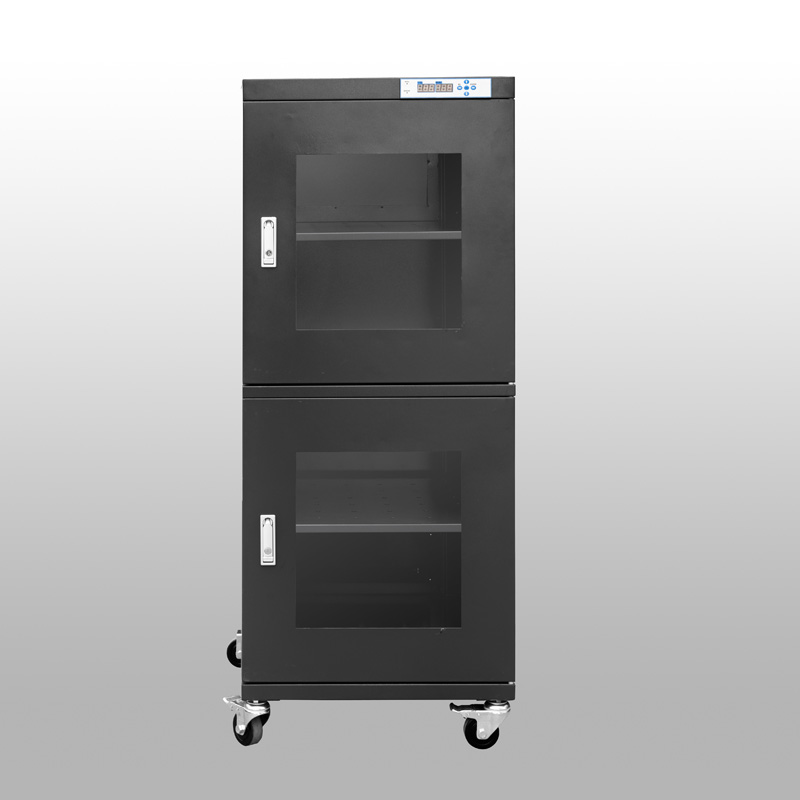

전자제품용 드라이박스는 습기에 민감한 기기를 위한 저습도 제어 환경을 제공하는 습도 조절 건조 및 보관 캐비닛이며, 전자제품용 드라이 박스는 건조 보관뿐만 아니라 빠른 습기 제거, 방진 및 정전기 방지(ESD) 기능을 제공합니다. 전자 부품을 보호합니다.
모델: TDA540F
용량: 540L
습도: 조정가능한 20%-60%RH
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 3개, 높이 조절 가능
색상: 진한 파란색, ESD 안전
내부 차원: W898*D572*H848 MM
외형 치수: W900*D600*H1010 MM
설명
클라이시스트 시모르® 전자 제품용 드라이 박스는 저습도 저장 캐비닛으로 빠른 제습으로 정확한 습도 제어를 유지할 수 있습니다. 이 자동 건조 캐비닛은 인쇄 회로 기판(PCB), 플레이트, 광섬유, 카세트, 광섬유, 집적 회로, 칩 및 실험실 표본.
사양
F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
특징
·스위스 수입 온습도 센서 채용.
- 고정밀 사용이 가능하며, 전자제품용 드라이박스는 메모리 기능이 있어 정전 후 리셋할 필요가 없습니다.
· 1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont 정전기 방지 분말 스프레이가 있습니다.
- 견고한 구조, 우수한 내하중성, 18가지 분말 분사 공정으로 표면 처리, 정전기 저항 값 10 충족6 -108ㄹ.
·과습 경보 + 도어 열림 경보 및 데이터 로깅 시스템을 갖추고 있습니다.
- 실내 습도가 설정 값을 초과하거나 문이 열리면 즉시 소리와 빛으로 경보를 발하여 운전자에게 상기시킵니다.
·예상 수명이 15년 이상인 강력한 건조 모듈.
- 전자제품용 드라이 박스는 다공질 분자체를 건조제로 채택하여 자동 재생이 가능하며 소모품 및 교체가 필요 없습니다.
·우수한 기밀성능
- 전체 건조 캐비닛은 수분 침투 가능성을 최소화하기 위해 가압 잠금 장치를 채택합니다.
전자 제품용 40â 드라이 박스란 무엇입니까?
클라이시스트 시모르® 전자제품용 드라이박스는 습도를 20%RH-60%RH 이내로 조절하는데 사용되며, 이 범위의 모든 습도는 자유롭게 설정할 수 있으며, 전자제품용 드라이박스는 자동 제습 기술을 채택하고 있습니다.
건조 장치는 전자 건조 캐비닛, 건조 공기 캐비닛의 핵심이며 자동으로 생성될 수 있는 합성 건조제로 만들어지며 유지 보수가 필요 없습니다. 이 합성 건조제 수명은 + 15년, 교체 필요 없음, 냉각 방울 없음, 건조제 백 없음, 질소 필요 없음, 전체 제습 과정은 조용하고 환경적입니다.
건조 장치는 내부에 최신 합성 건조제 및 형상 기억 합금을 사용합니다. 정전 후에도 합성 건조제는 여전히 습기를 흡수하며 내부 습도는 24시간 이내에 10%RH 이상 상승하지 않아야 합니다.
전자 제품용 건조 캐비닛은 고정밀 스위스 수입 RH 및 온도 센서를 채택하고 센서는 자동으로 합성 건조제의 재생 및 재활용을 2% 정확도로 제어합니다.
SMT 공정에서 전자제품용 드라이박스가 필요한 이유는?
전자 제품용 드라이 박스의 적용이 증가함에 따라 전자 부품의 습도 제어 보관은 전자 제조 및 조립 산업에서 필수적입니다. 전자 부품은 출하 전에 수분 민감도(MSL)로 표시되어 있으며, IPC 표준은 습도 요구 사항을 지정합니다. 해당 MSL에 따른 집적 회로의 경우 현재 표준에 두 가지 주요 권장 사항이 있습니다. 즉 ><5%RH 및 ><10%RH 제습 건조 보관 캐비닛 또는 건조 상자에 보관하는 것입니다."포장을 뜯지 않은 MSD의 경우, 노출 시간이 72시간을 초과하지 않을 때 지정된 습도(예: 10% RH 미만 또는 5% RH 미만)에서 전자 제품용 드라이 박스에 5배 또는 10배 더 오래 보관할 수 있으며 바닥 수명은 복구되었습니다.â
일반 보관 |
리플로우 공정 |
||
|
|
|
|
주변의 수분이 패키지로 침투합니다. |
가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다. |
수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다. |
수증기가 패키지를 부수어 미세 균열을 일으킵니다. |
20%-60%RH 시리즈 제습 속도:
(주위 25℃, 습도 60%RH)
전자 건조 캐비닛과 질소 캐비닛의 차이점:
1. 질소 캐비닛은 불활성 가스 보호 환경을 형성하기 위해 캐비닛 내부의 산소를 짜내기 위해 질소 가스로 채워져 있어 웨이퍼, IC 칩 및 LED 칩이 산화되는 것을 방지할 수 있습니다. 질소 캐비닛은 낮은 습도 및 산화 방지 저장을 충족시키기 위한 질소 퍼지, 질소 순도는 >99%로 제안되며, 질소 캐비닛은 일반적으로 마이크로일렉트로닉스, 반도체 산업에서 사용됩니다. 전자 건조 캐비닛은 습기를 흡수할 수 있는 제습 건조 저장 캐비닛입니다. 그리고 외부로 배출, 낮은 습도 저장 환경을 형성하기 위해 습도 조절 능력이 있습니다. 2. 질소 캐비닛은 불활성 가스를 사용하여 무산소 또는 저산소 환경을 생성하며 질소 캐비닛에 넣은 제품은 기본적으로 방습 포장, 산화가 발생하기 어렵습니다. 전자 건조 캐비닛은 습도만 제어할 수 있으며 항산화 기능이 없으며 산소 함량은 주변 환경과 거의 동일합니다. 환경.
전자제품용 드라이박스의 특성
독립적인 모듈식 디자인: 이 전자 제품용 드라이 박스는 특허 받은 모듈식 디자인, 온도 및 습도 디스플레이, 제어 시스템, 가열 모듈, 건조 모듈을 신속하게 교체할 수 있고 유지 보수가 간단하여 유지 보수 효율성이 크게 향상됩니다.
환경 디자인: 전자 제품을 위한 전체 드라이 박스는 환경을 오염시키는 폐기물을 생성하지 않습니다. 이 모델은 장기 사용을 위해 설계되었습니다. 기계 본체의 주요 구조가 완전하고 비파괴적이며 주기적으로 결함이 있는 모듈을 확인하고 교체하면 됩니다. 영원히 사용할 수 있습니다. 이것은 최신 친환경 설계입니다. 환경 보호에.
쉬운 작동: 복잡한 설정이 없으며 직원은 교육이 필요하지 않으며 기계는 플러그만 꽂으면 완전 자동으로 작동할 수 있습니다. 전자제품을 위한 효율적인 산업용 드라이 박스입니다. 인력 교육 비용을 절감할 뿐만 아니라 공장의 생산 효율성을 크게 향상시킵니다.

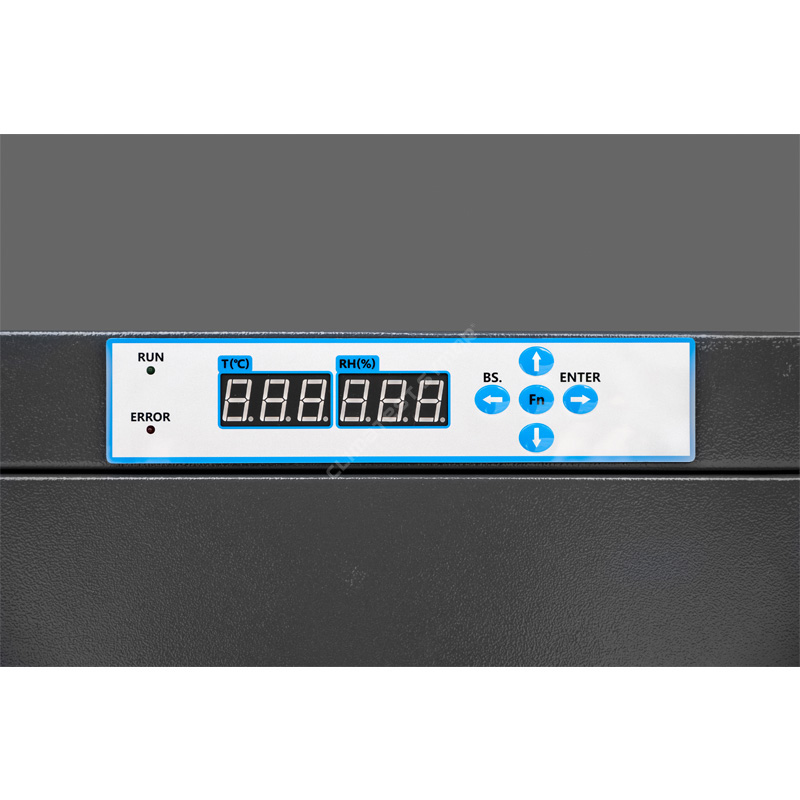

보정 알림: 센서의 드리프트는 전자 제품의 정확도를 위해 드라이 박스에 영향을 줍니다. ISO 규정을 준수하기 위해 이 모델에는 보정 만료 알림 기능이 제공됩니다. 센서가 미리 설정된 날짜 동안 작동하면 컨트롤러의 소수점이 깜박임으로써 사용자에게 상기시켜줍니다. 이 기능은 인력을 효과적으로 절약합니다.
전자 제품용 드라이 박스에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 직접 sales@climatestsymor.com으로 이메일을 보내시면 빠른 시일 내에 연락 드리겠습니다. 가능한 협력을 환영합니다.
