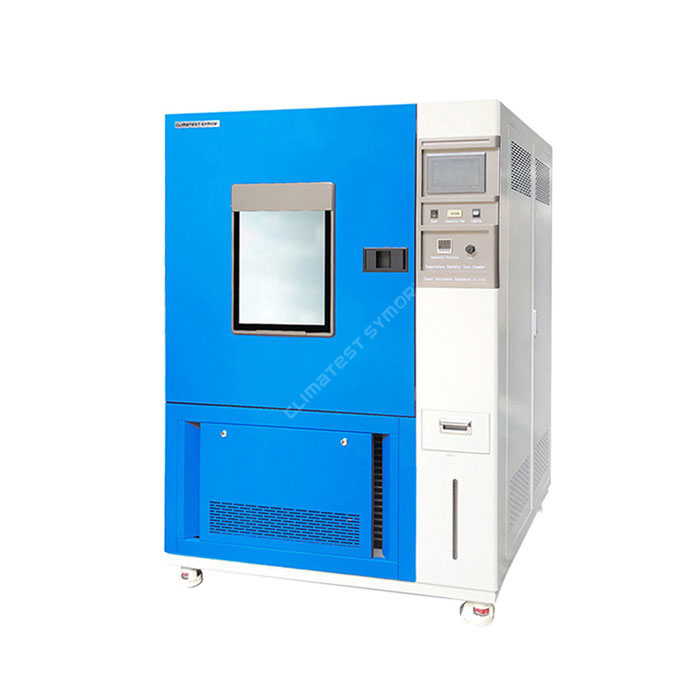

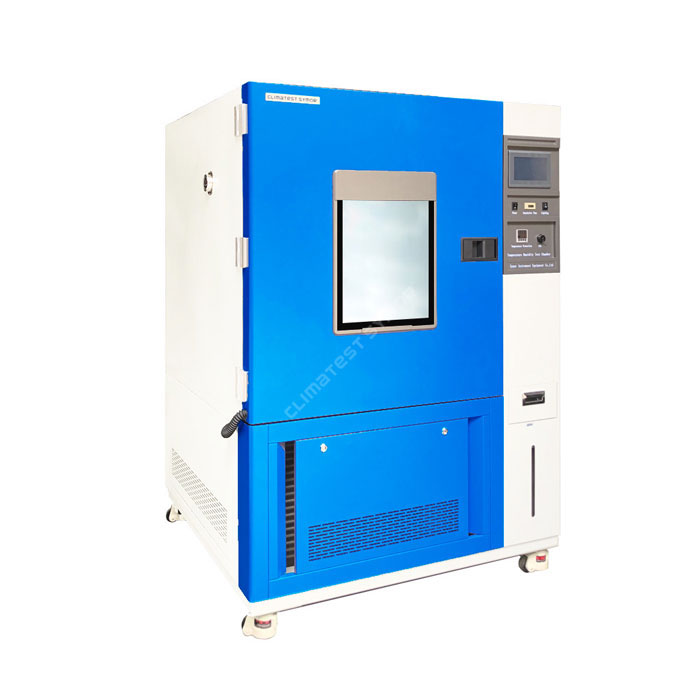

온도 사이클링 챔버

온도 사이클링 챔버는 일반적으로 프로그래밍 가능한 온도 제어 시스템을 가지며 연구 개발, 품질 관리 및 제품 테스트를 포함한 다양한 응용 분야에 사용할 수 있습니다.
온도 사이클링 챔버는 히터, 압축기, 팬 및 수로와 같은 다양한 가열, 냉각 및 가습/제습 메커니즘을 통해 제어됩니다. 챔버의 센서 및 컨트롤러는 온도와 습도 수준을 지속적으로 모니터링하고 조정하여 원하는 조건을 유지합니다. 아래 비디오를 클릭하여 세부 사항을 배울 수 있습니다.

사양

안전 보호 :

· 독립 온도 리미터 : 테스트 중 열 보호 목적을위한 독립적 인 셧다운 및 경보.

· 냉장 시스템 : 압축기의 과열, 과전류 및 과압 보호.

· 테스트 챔버 : 온도 보호, 팬 및 모터 과열, 위상 고장/역방향, 전체 장비의 타이밍.

· 기타 : 누출 및 중단 보호, 과부하 퓨즈 보호, 오디오 신호 경보, 전력 누출 보호 및 과부하 보호.

온도 및 습도 곡선 :

열 습도 테스트를위한 온도 사이클링 챔버의 기능은 무엇입니까?

온도 사이클링 챔버의 기능은 제어 된 환경에서 시간이 지남에 따라 재료, 구성 요소 또는 제품을 극단적 인 온도 변화에 대상으로하는 것입니다. 챔버는 빠른 가열 및 냉각주기에 노출시켜 실제 조건을 시뮬레이션하고 샘플의 내구성, 신뢰성 및 성능을 테스트 할 수 있습니다. 이 테스트 데이터는 전자 제품, 자동차, 항공 우주 및 재료 과학과 같은 다양한 산업의 연구 개발, 품질 관리 및 제품 테스트에 사용될 수 있습니다.
온도 사이클링 챔버는 또한 샘플의 잠재적 결함 또는 약점을 식별하고 설계 또는 제조 공정의 개선에 도움이 될 수 있으며, 챔버는 전자 제품, 자동차, 제약 및 식품과 같은 다양한 산업에 널리 적용되어 제품이 사용 및 보관 중에 노출 될 조건을 견딜 수 있도록합니다. 기후 챔버는 또한 시장에 출시되기 전에 제품의 잠재적 문제 나 약점을 식별하는 데 도움이 될 수 있으며, 이는 비용을 줄이고 제품 품질을 향상시키는 데 도움이 될 수 있습니다.
온도 사이클링 챔버는 작은 벤치 탑 유닛에서 대형 대형 챔버에 이르기까지 다양한 크기와 구성으로 제공됩니다. 온도 및 습도 사이클링, 열 충격 테스트, 부식 테스트, 소금 스프레이 테스트, 진동 테스트 및 고도 테스트 등 광범위한 테스트를 수행하는 데 사용할 수 있습니다.

열 습도 테스트를위한 온도 사이클링 챔버의 구조는 무엇입니까?

온도 및 습도 사이클링 챔버의 구조는 제조업체와 모델에 따라 다르지만 일반적으로 다음 주요 구성 요소로 구성됩니다.

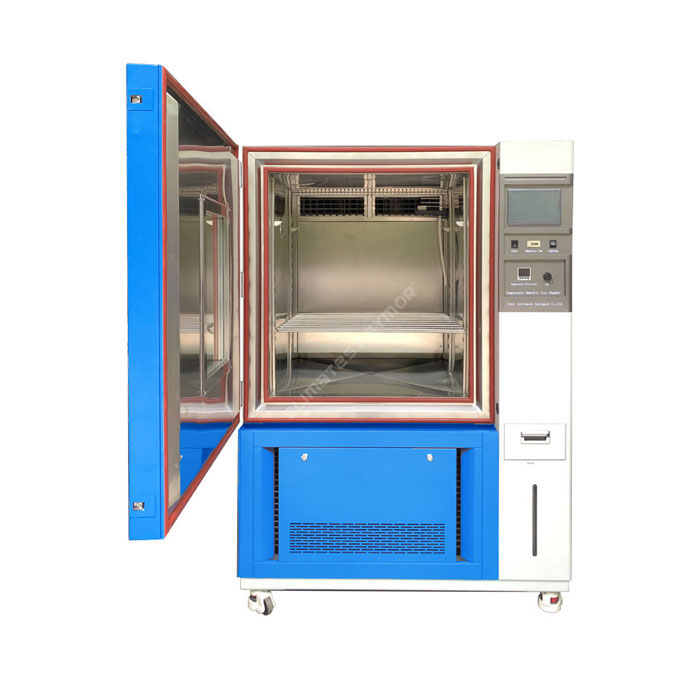

1. 작업 챔버 :이 부분은 테스트를위한 제어 환경을 만드는 데 사용됩니다. 챔버는 일반적으로 내부의 극한 온도 및 습도 조건을 견딜 수있을 정도로 내구성이있는 스테인레스 스틸 서스#304로 만들어집니다.

2. 단열 : 온도 및 습도 수준을 유지하기 위해 챔버는 일반적으로 유리 섬유 또는 폴리 우레탄과 같은 재료로 절연됩니다.

3. 가열 및 냉각 시스템 :이 시스템은 강제 공기 대류를 채택하여 난방 및 냉각 테스트를 수행합니다. 온도 습도 제어를 실현하려면 테스트 챔버는 두 가지 기능을 수행 할 수 있어야합니다. 가열 및 냉각, 균일 한 온도도 작업 챔버 내부에 고르게 분포되어야합니다. Climatest Symor®는 전체 테스트 영역에서 높은 온도 균일 성을 달성 할 수 있습니다.

온도 사이클링 테스트 챔버는 기계식 냉각 시스템 및 기계식 가열 시스템을 채택하여 제품에 대한 테스트를 수행합니다.
기계식 난방 시스템은 환기 시스템 근처에 위치한 전기 난방 요소로 구성되어 가열 된 열기가 공기 입구에서 테스트 구역으로 전달되도록 공기 출구에서 나옵니다. 한편, 공기 입구 뒤쪽에 위치한 원심 팬이있어 뜨거운 공기가 더 나은 균일 성에 도달 할 수 있습니다.

기계식 냉각 시스템은 다음 주요 구성 요소가있는 폐쇄 회로 시스템으로 구성됩니다.

· 제어 밸브

· 응축기

·증발기

·압축기

열 테스트 챔버의 냉장 시스템은 단일 단계 및 이중 단계로 분류되며, 단일 단계는 온도 -40 ° 이상으로 채택되며, 이중 단계 (캐스케이드 시스템이라고도 함)는 온도가 40 ° 미만입니다.

4. humidity 컨트롤 시스템 : 습도 제어 시스템은 챔버 내부의 습도를 제어하는 ​​데 사용됩니다. 이 시스템에는 가습 및 제습 시스템이 포함될 수 있습니다.

5. 제어판 : 제어판은 테스트 챔버를 작동하는 데 사용됩니다. 일반적으로 온도 및 습도 판독 값을위한 디스플레이뿐만 아니라 온도 및 습도 수준을 조정하기위한 버튼 또는 손잡이가 포함됩니다.

프로그래밍 가능한 LCD 터치 스크린 컨트롤러 :

· 7 인치 일본 프로그램 가능한 터치 스크린 컨트롤러

· 수정 값 모드 또는 프로그램 모드에서 온도 점 설정

· 온도 설정 점 및 실시간 온도 곡선 디스플레이
· 999 세그먼트 메모리가있는 100 개의 그룹 프로그램; 각 세그먼트 99 시간

· 테스트 데이터는 RS232 인터페이스를 통해 필요한대로 다운로드 할 수 있습니다.

6. 샘플 홀더 : 샘플 홀더는 챔버 내부에서 테스트되는 제품 또는 재료를 안전하게 보관하는 데 사용됩니다. 테스트중인 제품의 크기와 유형에 따라 선반, 트레이 또는 기타 유형의 홀더 일 수 있습니다.

7. 도어 : 테스트 챔버의 도어는 내부에 접근하는 데 사용됩니다. 문은 견고하고 밀폐되어 있어야하며 챔버 내부의 온도 및 습도 조건을 견딜 수 있어야합니다.

이들은 온도 및 Humdity 사이클링 테스트 챔버의 주요 구성 요소입니다. 챔버의 정확한 설계와 구조는 제조업체와 모델에 따라 다를 수 있지만 이러한 구성 요소는 일반적으로 대부분의 모델에 존재합니다.

온도 사이클링 챔버의 적용은 무엇입니까?

온도 사이클링 챔버는 다양한 환경 조건을 시뮬레이션하고 해당 조건에서 제품 또는 재료의 성능 및 내구성을 테스트하는 데 사용됩니다. 환경 테스트 챔버의 일부 일반적인 응용은 다음과 같습니다.
1. 제품 테스트 : 온도 사이클링 챔버는 온도, 습도 및 진동과 같은 다양한 환경 조건에서 제품의 성능과 신뢰성을 테스트하는 데 사용됩니다. 이를 통해 제조업체는 잠재적 인 설계 결함을 식별하고 제품 품질을 향상시킬 수 있습니다.
2. 재료 테스트 : 온도 사이클링 챔버는 열 순환, 소금 분무 부식 및 UV 노출과 같은 다양한 환경 조건에서 재료의 특성을 테스트하는 데 사용됩니다. 이를 통해 연구자들은 재료의 행동을 이해하고 성능이 향상된 새로운 재료를 개발할 수 있습니다.
3. 정렬 : 온도 사이클링 챔버는 다양한 환경 조건에서 센서의 정확도 및 기기 측정과 같은 전자 구성 요소를 보정하고 테스트하는 데 사용됩니다. 이를 통해 측정 데이터의 신뢰성과 정확성을 보장합니다.

온도 사이클링 챔버 제조업체로서 Climatest Symor®는 무엇을하기 위해 노력합니까?
Climatest Symor®는 전문 온도 사이클링 챔버 제조업체이자 공급 업체이며,이 회사는 고품질 테스트 장비를 생산하기 위해 노력하여 다양한 환경 조건을 높은 정확도와 신뢰성으로 시뮬레이션합니다. Climatest Symor®는 대형 또는 소규모 제품을 테스트하거나 빠른 온도 변화를 수행하거나 정확한 습도 수준을 유지하는 기능과 같은 고객의 특정 요구를 충족시키는 솔루션을 제공하는 것을 목표로합니다. 또한 에너지 효율적이고 환경 친화적 인 제품을 개발하고 고객이 테스트 장비를 최대한 활용할 수 있도록 뛰어난 고객 지원 및 서비스를 제공하는 데 중점을 둡니다.

열 습도 테스트를 위해 온도 사이클링 챔버를 포장하고 배송하는 방법?

온도 사이클링 챔버의 포장 및 배송은 안전성과 성능에 영향을 미칩니다. 적절한 포장 및 배송은 운송 중 손상을 방지하고 챔버가 양호한 상태로 목적지에 도착하도록하는 데 중요합니다. 다음은 기후 챔버 포장 및 배송을위한 Climatest Symor® 일반 지침입니다.
1. 포장 재료 : 운송 중 챔버를 보호하기 위해 폼 또는 버블 랩과 같은 고품질의 충격 흡수 재료를 사용하십시오. 챔버를 더욱 보호하기 위해 튼튼한 운송 상자를 사용하고 싶을 수도 있습니다.
2. 처리 : 챔버는 손상을 방지하기 위해주의해서 처리됩니다. 지게차 또는 팔레트 잭과 같은 올바른 장비를 사용하여 챔버를 들어 올리고 이동하는 것이 중요합니다.
3. Labeling : 교통 중에주의를 기울여 처리 할 수 ​​있도록 "Fragile"및 "This Side Up"스티커가있는 챔버에 명확하게 레이블을 지정하십시오.
4. 직함 방법 : 챔버는 바다로 배송되며, Climatest Symor® 팀은 챔버의 크기, 무게 및 목적지에 따라 선박 예약을 미리 예약합니다. 현지 운송은 일반적으로 트럭입니다.
온도 사이클링 챔버가 제대로 포장되어 배송되도록 신뢰할 수 있고 숙련 된 운송 회사와 협력하는 것이 중요합니다. 적절한 포장 및 배송은 챔버가 양호한 상태로 대상에 도착하여 사용할 준비가되도록하는 데 도움이 될 수 있습니다.

열 습도 테스트를 위해 온도 사이클링 챔버를 설치하는 방법은 무엇입니까?

온도 사이클링 챔버를 설치하려면 적절한 작동과 안전을 보장하기 위해 몇 단계가 필요합니다.
다음은 프로세스의 일반적인 개요입니다.
• 위치 선택 : 기후 챔버의 크기를 수용 할 수 있고 전력 및 환기에 접근 할 수있는 방을 선택하십시오.
• 바닥 준비 : 바닥이 기후 챔버의 무게를지지하고 팁을 방지하기 위해 수준인지 확인하십시오.
• 챔버 조립 : 전기 부품을 연결하는 것을 포함하여 기후 챔버를 조립하려면 제조업체의 지침을 따라 기후 챔버를 조립하십시오.
• 전원 공급 장치 설치 : 기후 챔버를 챔버의 전기 요구 사항을 처리 할 수있는 전원에 연결하십시오. 올바르게 정격 회로 차단기와 전원 코드를 사용하십시오.
• 환기 연결 : 기후 챔버에 과도한 열과 수분을 제거하기 위해 적절한 환기가 있는지 확인하십시오.
• 온도 및 습도 제어 설치 : 온도 및 습도 제어를 기후 챔버에 연결하여 제조업체의 지침에 따라 교정하십시오.
• 시스템 테스트 : 기후 챔버를 켜고 제대로 작동하는지 확인하십시오. 온도 및 습도 수준을 모니터링하고 필요한 조정을 수행하십시오.
기후 챔버를 설치할 때 제조업체의 지침 및 모든 적용 가능한 안전 지침을 따르는 것이 중요합니다.
A : ≥60cm b : ≥60cm c : ≥120cm
주의 : 성향은 15 ° C를 초과해서는 안됩니다
