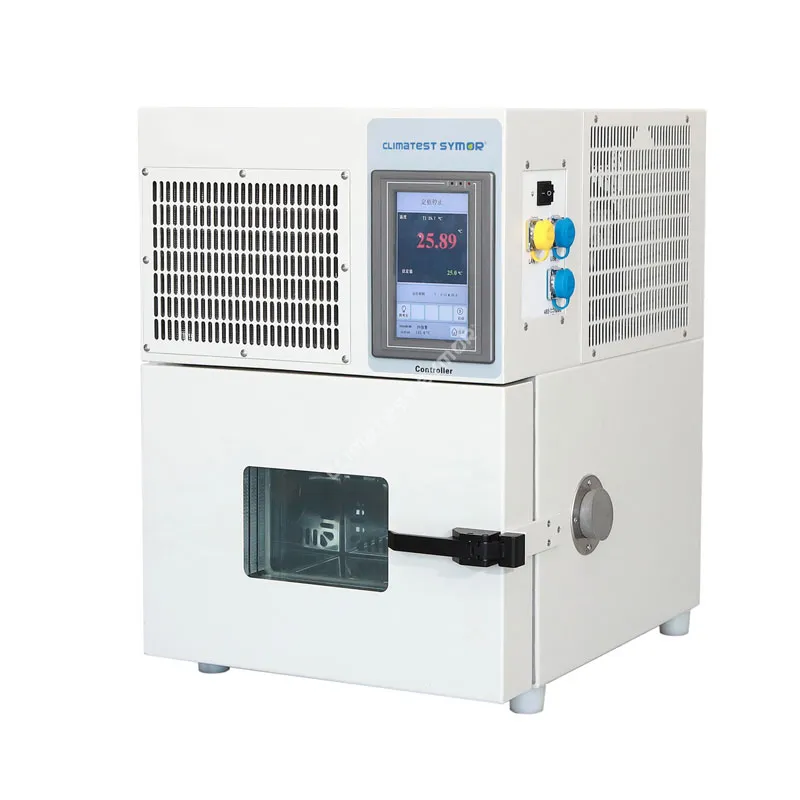

A 소형 온도 테스트 챔버바닥 설치형 온도 챔버와 정확히 동일한 열 응력 검사 기능을 제공하지만 벤치탑이나 혼잡한 실험실에 맞는 설치 공간 내에서 제공됩니다.
문제는 "작다"는 것이 "약하다"는 뜻이 아니라는 점이다. 소형 미니 온도 테스트 챔버는 1.5KW 미만의 전력을 소비하면서 분당 3°C~5°C의 온도 상승 속도를 달성합니다. 이 가이드는 성능 표, 기계 구조 및 실제 적용 조언을 포함하여 소형 온도 테스트 챔버 사양에 대한 완전한 기술 분석을 제공합니다.
소형 온도 테스트 챔버의 핵심 기술 사양을 평가할 때소형 온도 테스트 챔버, 마케팅 과대 광고에 의존할 수 없습니다. 전문 고객은 데이터를 요청합니다. 다음은 내부 부피가 12리터에서 36리터에 이르는 고성능 소형 온도 테스트 챔버에 대한 표준 사양입니다. 이는 구성 요소 수준 테스트에 가장 일반적인 크기입니다.
| 매개변수 | 표준 범위 | 엔지니어링 노트 |
| 내부 용적 | 12L / 22L / 36L | 12L은 단일 PCB 또는 배터리 셀 테스트에 적합합니다. 36L은 최대 3개의 자동차 센서를 동시에 수용합니다. |
| 내부 치수(W x D x H) | 310×230×200mm(12L) ~ 400×300×300mm(36L) | 공기 흐름을 유지하려면 테스트 대상 장치(DUT)가 내부 영역의 2/3 이상을 차지하지 않는지 확인하세요. |
| 외부 치수(W x D x H) | 500×540×650mm(12L) ~ 640×730×920mm(36L) | 대부분의 장치는 실험실 벤치에 맞도록 설계되었습니다. |
| 순중량 | 60kg ~ 90kg | 워크벤치 부하 등급을 확인하세요. |
| 인테리어 공사 | SUS 304 스테인레스 스틸 | 산화 방지 기능을 제공하고 세척이 용이합니다. |
| 외장공사 | 분체도장 냉간압연강판 | 녹 방지, 안정적인 특성 |
이 표의 사양은 귀하의 소형 온도 테스트 챔버가 IEC 60068-2-1(저온) 및 IEC 60068-2-2(건열)과 같은 국제 테스트 표준을 충족하는지 여부를 결정합니다.
| 매개변수 | 가치 (표준 모델) | 비판적 통찰력 |
| 온도 범위 | -40°C ~ +130°C | -40°C는 상업용 전자 제품 테스트의 95%를 포괄합니다. |
| 온도 변동 | ±0.5°C | 단일 센서 지점에서 단기 안정성을 측정합니다. |
| 온도 균일성 | <2.0°C(@9포인트) | 무부하 |
| 가열 속도 | 평균 2.0-3.0°C/분 | -40°C ~ +85°C |
| 냉각 속도 | 평균 1.0-2.0°C/분 | +85°C ~ -40°C. 저온에서의 압축기 변위로 인해 제한됩니다. |
| 온도 분해능 | 0.1°C | MEMS 센서 및 발진기의 안정성 테스트에는 고해상도가 필수적입니다. |
A 소형 온도 테스트 챔버일반적으로 기존 워크플로, 데이터 시스템 및 물리적 환경에 통합됩니다.
공기 순환 시스템
모든 현대식 소형 챔버는 강제 공기 대류 설계를 사용합니다. 후면 벽에 장착된 원심 팬은 핀형 히터와 증발기 코일을 통해 공기를 흡입한 다음 천공된 측면 덕트를 통해 수직으로 분배합니다. 공기 속도는 1.5m/s ~ 3.0m/s 사이여야 합니다. 속도가 높을수록 균일성이 향상되지만 프로그래밍된 램프 속도보다 작고 가벼운 샘플을 더 빠르게 냉각할 수 있습니다.
케이블 포트 및 액세서리
모든소형 온도 테스트 챔버측면 액세스 포트를 포함해야 합니다. 표준 직경은 50mm(2인치)입니다. 포트에는 와이어가 통과할 수 있도록 하면서 챔버 밀봉을 유지하는 실리콘 고무 플러그가 포함되어 있습니다. 전원이 공급되는 DUT의 경우 케이블 포트만 사용하십시오. 케이블의 도어를 절대 닫지 마십시오.

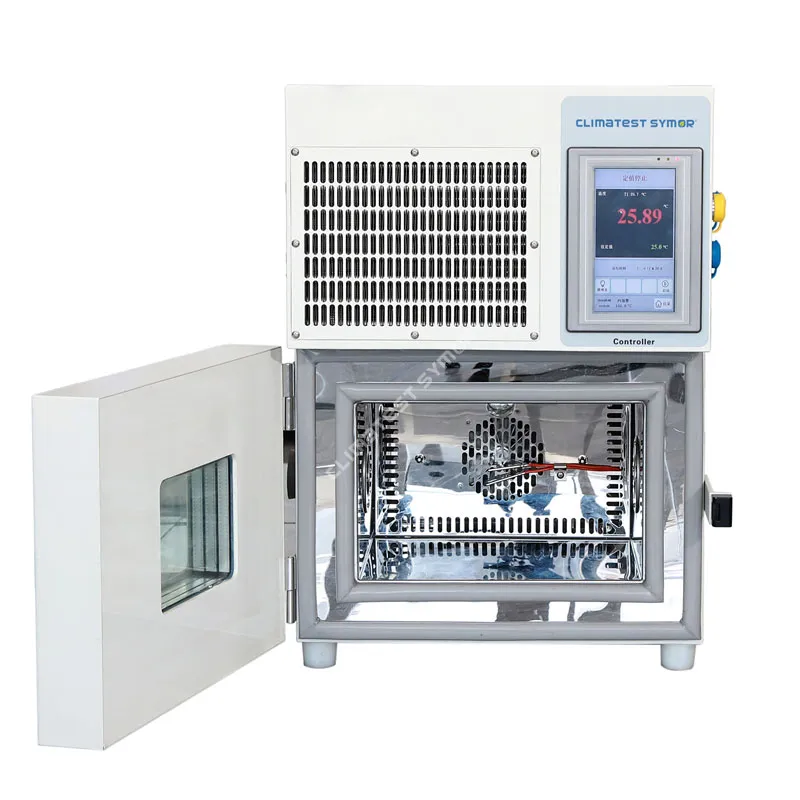

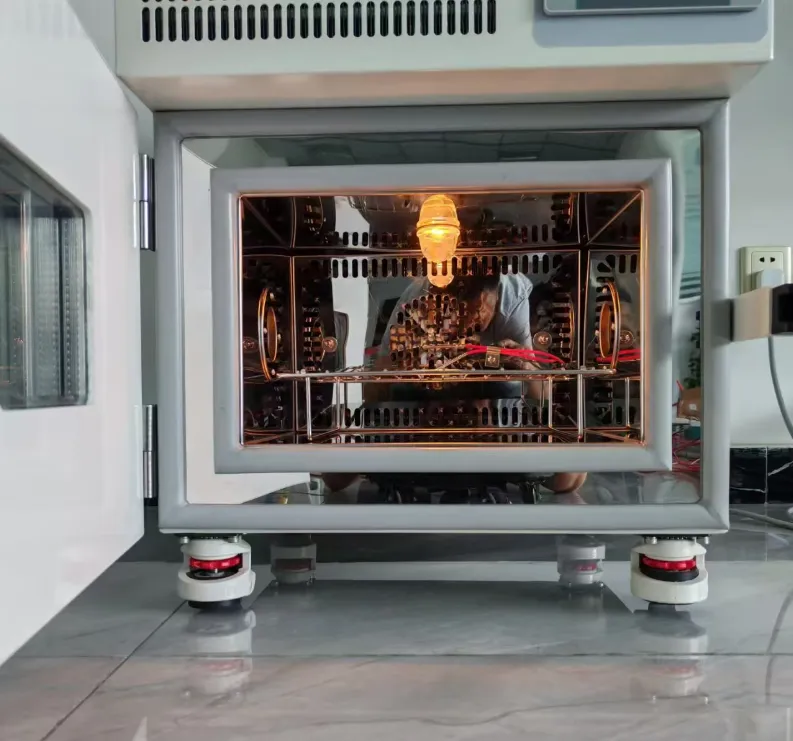

선반 및 짐
표준 미니 온도 챔버에는 스테인리스 스틸 선반이 1개 포함됩니다. 최대 선반 하중은 일반적으로 10kg~20kg이며, 하단 선반은 전체 챔버 용량에 해당합니다.
다음 세 가지 질문은 소형 온도 테스트 챔버를 지정할 때 실험실 관리자, 품질 엔지니어 및 조달 전문가가 제기하는 가장 빈번한 엔지니어링 및 운영 문제를 나타냅니다.
1: 테스트 샘플에 대한 소형 온도 테스트 챔버의 정확한 크기를 어떻게 계산합니까?
표본이 내부 부피의 2/3 이하를 차지하도록 하고, 내부 벽에서 10cm 이내에 표본이 없도록 해야 합니다.
1/3 규칙은 공기 흐름 역학을 기반으로 합니다. 예를 들어, 36L 소형 온도 테스트 챔버를 선택하는 경우 총 샘플 용량은 24리터를 초과해서는 안 됩니다. 단계별 계산 방법은 다음과 같습니다.
. DUT 치수(길이 x 너비 x 높이)를 센티미터 단위로 측정합니다.
. 단일 샘플 부피를 리터 단위로 계산합니다: (L x W x H) / 1,000.
. 총 샘플량을 얻으려면 샘플 수를 곱하세요.
또한, 공기 순환을 위한 여유 공간을 유지하십시오. 공기 순환 플래넘은 일반적으로 뒷벽에 위치합니다. 너무 큰 샘플로 이를 차단하면 온도 편향이 커집니다. 신뢰할 수 있는 결과를 얻으려면 항상 제공된 천공 선반을 사용하고 샘플을 챔버 바닥에 직접 쌓지 마십시오.
2: 소형 온도 테스트 챔버에서 온도 균일성 테스트(매핑)를 어떻게 수행합니까?
최소 9개의 PT100 센서가 있는 교정된 다중 채널 데이터 로거가 필요합니다.
전문적인 방법은 다음과 같습니다.
. 9 PT100 온도 센서, ±0.3°C 정확도로 교정됨
. 50ms ~ 1초 샘플링 속도의 데이터 로거
. 챔버 고정 장치 또는 와이어 랙(열 전도를 방지하기 위해 비금속)
테스트 절차:
1. 9개의 센서를 빈 챔버 내부의 다음 위치에 배치합니다.
. 모서리 8개(각각 벽에서 50mm 이내)
. 기하학적 중심
2. 챔버를 필요한 세 가지 설정점(-40°C, +25°C, +85°C)으로 설정합니다.
3. 각 설정점에서 30분의 안정화(담금 시간)를 허용합니다.
4.각 설정점에서 30분 동안 온도 데이터를 기록합니다.
5. 균일성을 다음과 같이 계산합니다. (9개 지점 중 기록된 최고 온도) - (9개 지점 중 기록된 최저 온도)
합격 기준 : 고품질소형 온도 테스트 챔버, 균일성은 2.0°C 이하이어야 합니다. 챔버의 균일성이 3.0°C를 초과하는 경우 팬이 막혔는지, 히터가 고장났는지, 냉매 충전량이 부족한지 확인하세요. 매년 그리고 챔버를 재배치한 후에 이 테스트를 수행하십시오.
