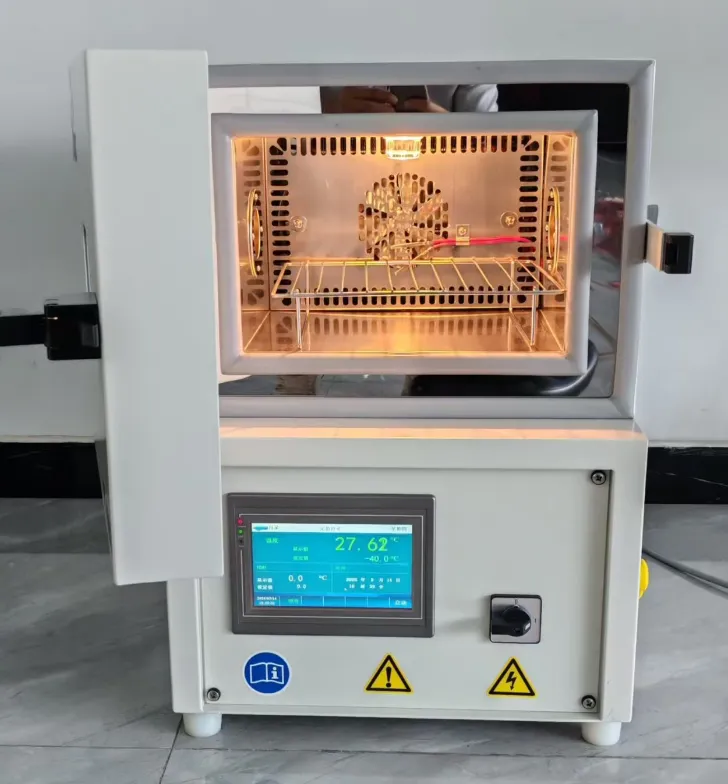

연구실, 품질 관리 부서, R&D 엔지니어링 팀의 경우벤치탑 온도 테스트 챔버제품 고장에 대한 최전선 방어를 나타냅니다. 워크인 테스트 챔버와 달리 벤치탑 장치는 설치 공간이 작습니다. 전자 부품, PCB 보드, 배터리 셀 또는 모바일을 테스트하는 경우 기술 사양을 이해하는 것은 반복 가능하고 설득력 있는 데이터를 생성하는 데 중요합니다.
이 가이드는 사양, 운영 특성 및 구매 지침에 대한 포괄적이고 상세한 분석을 제공합니다.
평가할 때벤치탑 온도 테스트 챔버, 구매자는 종종 최소 및 최대 온도 제한에만 집중합니다. 귀하의 선택 과정을 돕기 위해 당사는 프로그래밍 가능한 고성능 온도 테스트 챔버에 대한 표준 사양을 정리했습니다. 아래 데이터는 실험실 벤치탑에 적합한 22~36리터 범위의 장치에 대한 업계 벤치마크를 나타냅니다.
| 매개변수 | 표준사양 | 기술적 통찰력 |
| 내부 용적 | 12L / 22L / 36L(선택 가능) | 12L은 PCB 테스트에 이상적입니다. 22L 및 36L은 배터리 팩 또는 더 큰 어셈블리를 수용합니다. |
| 내부 치수(WxDxH) | 310×230×200mm(12L) ~ 400×300×300mm(36L) | 선반 적재 및 공기 순환 공간을 확보하십시오. 내부 부피의 3/2 이상으로 샘플을 포장하지 마십시오. |

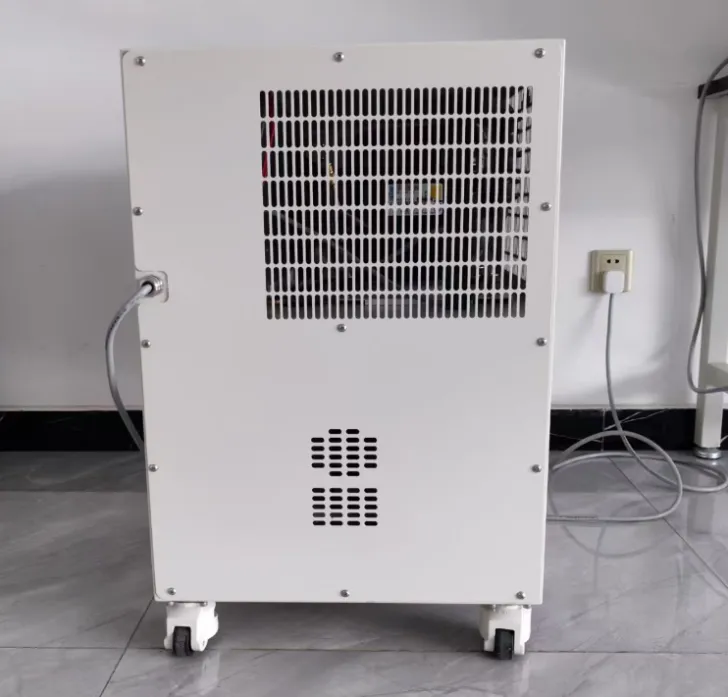

| 외부 치수(WxDxH) | 500×540×650mm(12L) ~ 640×730×920mm(36L) | 통풍을 위해 측면에 30cm의 공간이 필요합니다. |
| 순중량 | 60kg ~ 90kg | 벤치탑 등급에 중요합니다. 작업대가 정적 하중과 동적 진동을 지원할 수 있는지 확인하십시오. |
| 내장재 | SUS304 스테인리스(브러싱/미러) | 균일한 온도 분포를 위해 방청성과 높은 반사율을 제공합니다. |
이것이 온도 테스트 챔버의 핵심입니다. 데이터시트의 숫자는 실제 물리학과 일치해야 합니다. "무부하(No-Load)"와 "로드됨(Loaded)" 조건에 주의하십시오.
| 매개변수 | 표준사양 | 기술적 통찰력 |
| 온도 범위 | -40°C ~ +130°C(확장 옵션: -20°C ~ +130°C) | -40°C는 대부분의 상업용 전자제품에 충분합니다. |
| 온도 변동 | ±0.5℃ | 단일 제어점에서의 단기 안정성을 나타냅니다. 정적 노출 테스트에 필수적입니다. |
| 온도 균일성 | <2.0°C | 빈 작업 공간의 9개 지점에서 온도 변화를 측정합니다. |
신뢰성은 주로 '골든 트라이앵글'인 압축기, 컨트롤러, 공기 흐름에 의해 결정됩니다.
| 매개변수 | 표준사양 | 기술적 통찰력 |
| 냉각 속도 | 1.0°C/분 ~ 3.0°C/분(+85°C ~ -40°C) | 평균 속도, 무부하 |
| 가열 속도 | 3.0°C/분 ~ 5.0°C/분(-40°C ~ +85°C) | 니크롬 히터는 건조하고 반응성이 뛰어난 열을 제공합니다. 더 빠른 속도로 DUT의 절연 스트레스 테스트를 수행합니다. |
| 압축기 | 밀폐형 또는 로터리형(프랑스어 Tecumseh/Copeland) | Hermetic은 연구실에서 사용하기에 더 조용합니다. 로터리는 산업 사이클에 더 내구성이 있습니다. |
| 냉각제 | R449A, R448A(낮은 GWP), R404A | EU F-가스 규정은 GWP가 높은 가스를 단계적으로 폐지하고 있습니다. 현지 환경법을 준수하십시오. |
| 공기 순환 | 원심형 시로코 팬 | 강제 공기 대류장을 생성합니다. |
시모르벤치탑 온도 테스트 챔버 장치는 단순한 온도 조절기에서 정교한 데이터 수집 플랫폼으로 발전했습니다.
컨트롤러는 작업의 두뇌입니다.
프로그래밍 가능한 컨트롤러
벤치탑 온도 테스트 챔버7인치 프로그래밍 가능한 LCD 터치 스크린 컨트롤러를 활용합니다.
프로그램 용량: 999회 반복 주기를 갖춘 최소 120개 세그먼트.
통신: 표준 RS-232, RS-485 및 이더넷(RJ-45) 연결.
기록 데이터 내보내기: USB 플래시 드라이브에 대한 다운로드 지원을 제공합니다. 데이터는 독점 형식 없이 Excel(.csv 또는 .xls)로 직접 내보내야 합니다.
독립적인 과열 보호: 메인 컨트롤러에 장애가 발생할 경우 히터의 전원을 차단하는 별도의 기계적 제한기입니다.
냉동 과부하: 압축기를 보호하기 위한 고압 스위치 및 열 계전기.
케이블 포트: 측면에 있는 표준 Φ 50mm 케이블 구멍(실리콘 플러그 포함)을 사용하면 테스트 샘플에 전원을 연결할 수 있습니다(실시간 부하 모니터링).
예, 활성화된 제품을 테스트할 수 있지만 "열 부하"를 고려해야 합니다.
챔버 내부에서 제품의 전원을 켜면 열의 형태로 에너지가 방출됩니다. 이는 특히 매우 낮은 온도(예: -40°C)를 유지하려는 경우 챔버의 냉각 시스템에 추가 "작업"을 추가합니다.
전문적인 접근 방식은 다음과 같습니다.
1. 부하 계산: 테스트 중인 장치(DUT)의 전력량을 결정합니다. 일반적인 경험 법칙은 DUT 열 100와트마다 시스템에 열 부하가 1°C씩 추가된다는 것입니다.
2. 경감 곡선: 대부분의 제조업체는 "활부하 용량" 차트를 제공합니다. 예를 들어 +23°C에서는 챔버가 1000W를 처리할 수 있지만 -40°C에서는 250W로 떨어집니다.
3. 연결: 항상 전용 측면 케이블 포트(Φ 50mm)를 사용하여 전원 리드를 DUT에 연결합니다. 절대로 도어 씰의 케이블을 눌려서는 안 됩니다. 이렇게 하면 기밀성이 손상되고 심각한 결빙이 발생할 수 있습니다.
온도 균일성 사양(예: ±1.0°C)은 일반적으로 "무부하" 조건에서 측정됩니다. 샘플을 내부에 넣으면 열 장벽 역할을 합니다. 샘플을 가열하거나 냉각하려면 공기가 샘플 주변으로 흘러야 합니다. 챔버를 전체 부피의 30~40% 이상 채우면 원심 팬의 공기 흐름이 차단됩니다.
해결책: 팬 흡입구(보통 상단 또는 후면) 주위에 최소 10cm의 간격을 두십시오. 수직 공기 흐름을 허용하려면 천공 선반을 사용하십시오.
방열판 효과: 샘플이 두꺼운 금속(알루미늄 또는 강철)으로 만들어진 경우 열 질량이 높습니다. 공기보다 느리게 가열되고 냉각되어 일시적인 편차(지연)가 발생합니다. 컨트롤러는 "담금"(유지) 시간 동안 이를 수정합니다.
최소 12개월에 한 번 또는 ASTM E220/ISO 17025 표준에 따라 챔버를 교정해야 합니다. FDA(의료 기기), FAA(항공) 또는 자동차(IATF 16949) 규정 준수를 테스트하는 경우 교정은 협상할 수 없습니다.
프로세스: 인증된 기술자는 빈 작업 공간의 특정 위치(모서리 및 중앙)에 9~15개의 열전대가 있는 "데이터 로거"를 배치합니다.
측정 대상: 균일성(가장 뜨거운 지점과 가장 차가운 지점의 차이), 변동(시간 경과에 따른 안정성) 및 정확도(판독값이 NIST 추적 가능 표준에 얼마나 가까운지)를 테스트합니다.
내부 점검: 휴대용 기준 프로브를 사용하여 얼음 욕조(0°C)와 끓는 물(100°C)을 사용하여 매일 "2점 점검"을 수행하여 챔버가 연간 인증 사이에서 벗어나지 않았는지 확인합니다.
에 오신 것을 환영합니다우리에게 연락하세요 시모르 공장.
