Climatest Symor®는 중국의 저습도 건조제 캐비닛 제조업체이며, 이 회사는 가장 진보된 제습 기술을 마스터하고 있으며, 저습도 건조제 캐비닛은 설정 RH 수준으로 신속하게 복귀할 수 있으며 최대 15개의 수명을 갖는 합성 건조제를 자동으로 재생합니다. 년, 그것은 유지 보수가 필요없고 환경적입니다.

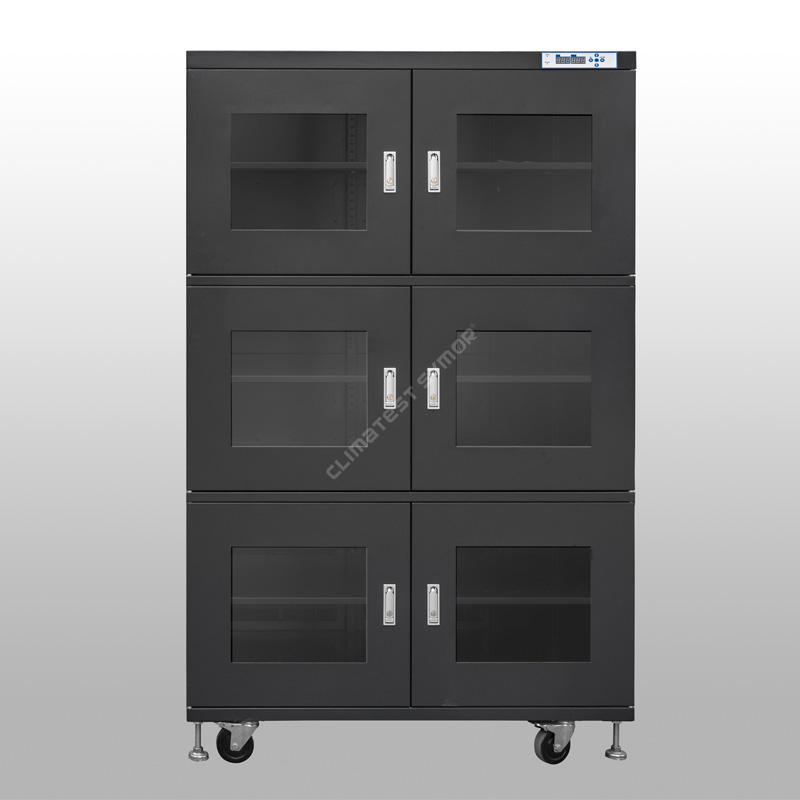

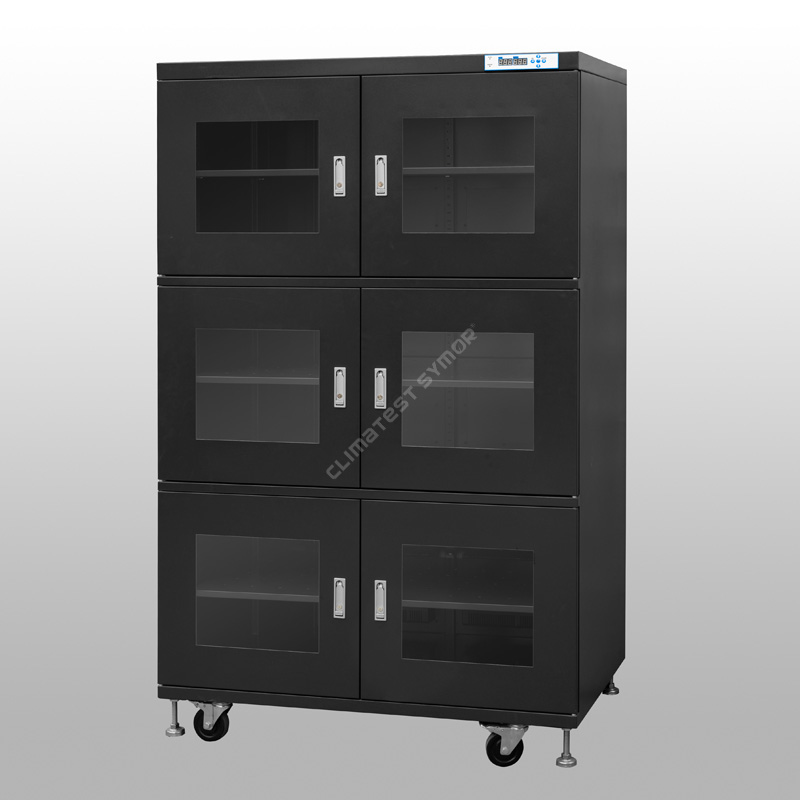

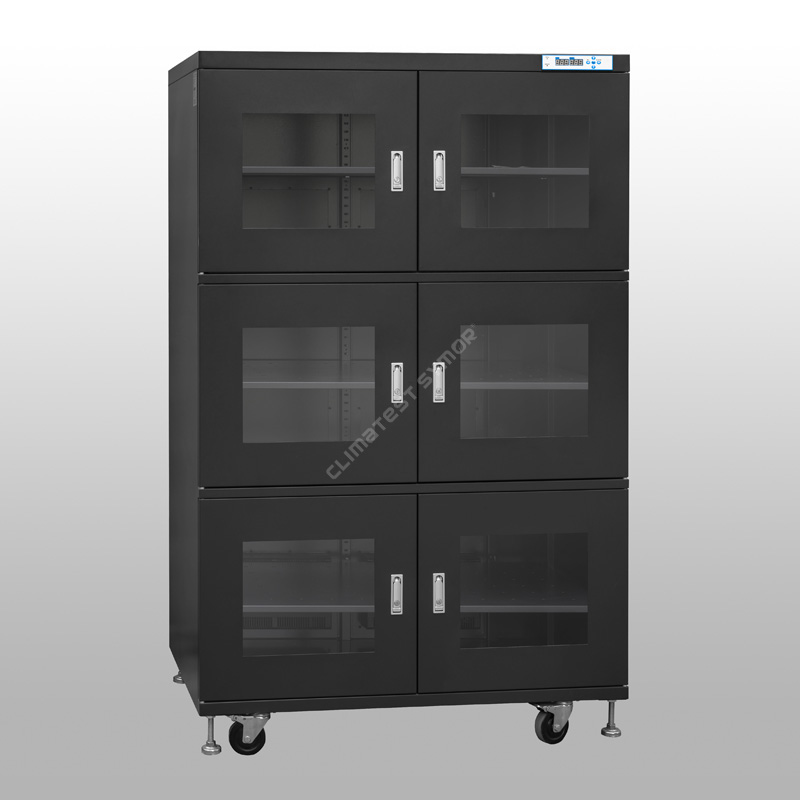

모델: TDB1436F-6
용량: 1436L
습도: 조정가능한 10%-20%RH
복구 시간: 최대. 문을 열고 30분 후 30초 후 닫습니다. (주위 25~60%RH)
선반: 5개
색상: 진한 파란색, ESD 안전
내부 치수: W1198*D682*H1723 MM
외형 치수: W1200*D710*H1910 MM
설명
저습 건조 캐비닛은 전자 부품, 자동차 부품, 항공 우주, SMT 및 낮은 습도 제어 저장이 필요한 모든 응용 분야의 보관에 적합한 소형 고효율 ESD 안전 건조 캐비닛으로 10%-20%RH 시리즈 습도를 조정할 수 있으며 사용자는 10-20%RH 내에서 임의의 RH 포인트를 자유롭게 설정하면 저습 건조제 캐비닛에는 평생 무료 기술 지원과 함께 2년 보증이 제공됩니다.
사양
F가 있는 Mode#: ESD 기능, 진한 파란색.
F가 없는 Mode#: ESD 기능 없음, 흰색
|
모델 |
용량 |
내부 치수 (W×D×H,mm) |
외형 치수 (W×D×H,mm) |
평균 전력(W) |
총중량(KG) |
최대 하중/선반(KG) |
|
TDB98 |
98L |
446*372*598 |
448*400*688 |
6 |
31 |
50 |
|
TDB98F |
98L |
446*372*598 |
448*400*688 |
6 |
31 |
50 |
|
TDB160 |
160L |
446*422*848 |
448*450*1010 |
6 |
43 |
50 |
|
TDB160F |
160L |
446*422*848 |
448*450*1010 |
6 |
43 |
50 |
|
TDB240 |
240L |
596*372*1148 |
598*400*1310 |
6 |
57 |
50 |
|
TDB240F |
240L |
596*372*1148 |
598*400*1310 |
6 |
57 |
50 |
|
TDB320 |
320L |
898*422*848 |
900*450*1010 |
6 |
70 |
80 |
|
TDB320F |
320L |
898*422*848 |
900*450*1010 |
6 |
70 |
80 |
|
TDB435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDB435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDB540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDB540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDB718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDB718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDB870 |
870L |
898*572*1698 |
900*600*1890 |
8 |
130 |
100 |
|
TDB870F |
870L |
898*572*1698 |
900*600*1890 |
8 |
130 |
100 |
|
TDB1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
|
TDB1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
|
TDB1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
|
TDB1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
특징
·스위스 수입 온습도 센서 채용.
- 이것은 사용시 고정밀성을 보장하며, 또한 저습 건조제 캐비닛에는 메모리 기능이있어 전원이 차단 된 후 재설정 할 필요가 없습니다.
· 1.2mm 두께의 아연 도금 강판으로 제작되었으며 USA DuPont 정전기 방지 분말 스프레이가 있습니다.
- 견고한 구조, 우수한 내하중성, 18가지 도장 공정으로 표면 처리, 정전기 저항 값 10 충족6 -108η, 또한 내식성이 매우 우수합니다.
·3.2mm의 고강도 강화 유리창으로 관찰력 향상.
- 플랫 프레스 아연 합금 잠금 장치, 완벽한 기밀성 및 도난 방지 기능으로 저습 건조제 캐비닛 기밀성이 우수합니다.
·메모리 기능으로 정전 후 재설정할 필요가 없습니다.
-저습도 건조제 캐비닛은 전원을 끈 후 이전 설정 값을 자동으로 기억할 수 있으므로 재설정할 필요가 없습니다.
·예상 수명이 15년 이상인 강력한 건조 장치.
- 저습도 건조제 캐비닛은 다중 다공성 분자체를 건조제로 채택하여 자동으로 재생될 수 있으며 소모품 및 교체가 필요하지 않습니다.
·바닥에 범용 캐스터 장착, ESD 안전.
- 강화 PU 캐스터는 하단에 설치되며 앞 2개에는 브레이크가 있습니다.
Climatest Symor는 무엇입니까? 낮은 습도 건조제 캐비닛, 전자 습도 제어 건조 캐비닛?

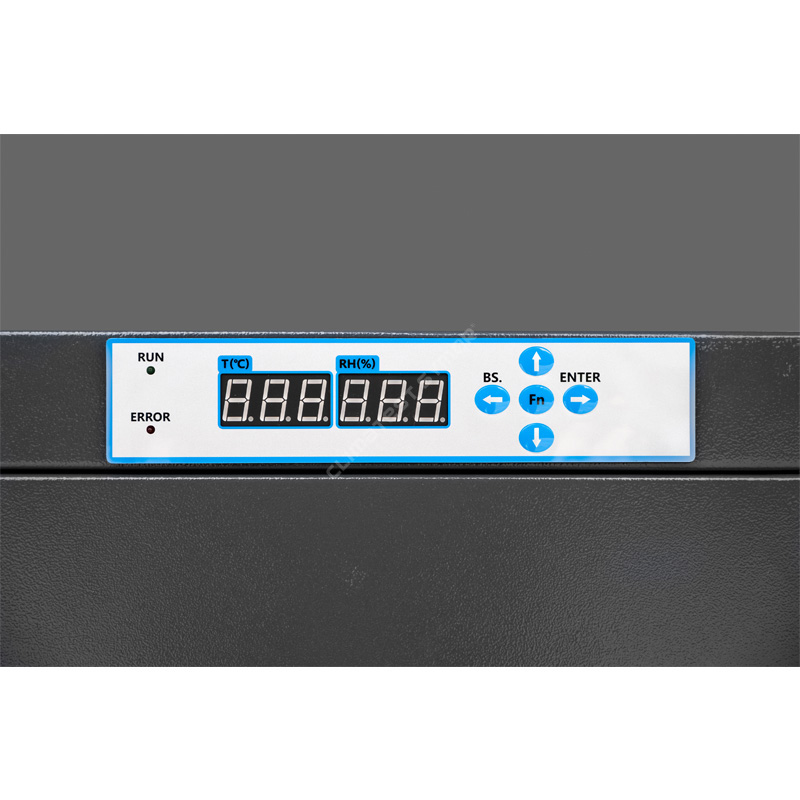

클라이시스트 시모르® 전자 건조 캐비닛 또는 빠른 제습 건조 캐비닛은 습도가 낮은 보관 환경에서 습기에 민감한 구성 요소를 건조하는 데 사용되며 자동 제습 기술을 채택하여 습도 수준을 20% ~ 10%RH로 유지하고 질소가 필요하지 않으며 진공이 필요하지 않습니다. , 사용자는 전자 건조 캐비닛을 전원 공급 장치에 연결한 다음 LED 컨트롤러의 RH 지점을 설정하기만 하면 자동으로 작동하고 전력 소비가 낮습니다.
저습도 건조 캐비닛은 SMT 생산에 어떤 영향을 줍니까?
저습 건조 캐비닛 또는 빠른 제습 건식 캐비닛은 SMT 생산 라인에서 일반적으로 발견되며 SMT는 고온 리플로우 공정을 활용하며 이 공정에서 습기 관련 제조 결함 및 오류가 발생할 가능성이 높으며 이는 부적절한 보관 및 조립 과정에서 구성 요소 처리.
리플 로우 공정 중에 미량의 수분이 IC 패키지로 침투하고 가열로 인해 수분 압력이 상승하고 흡수 된 수분이 내부에서 빠르게 팽창하여 보이지 않는 손상, 배선 불량, 팝콘 및 미세 균열과 같은 비효율적 인 용접, 심지어 표면에 균열이 발생하면 초기 단계에서 인식하기 쉽지 않지만 이러한 보이지 않는 잠재적인 문제가 시장에 진입한 다음 교수 제품이 반환되어 큰 경제적 손실과 낮은 효율성으로 이어집니다.
|
일반 보관 |
리플로우 공정 |
||
|
|
|
|
|
|
주변의 수분이 패키지로 침투합니다. |
가열하는 동안 수증기 압력이 증가하여 다이와 수지가 분리됩니다. |
수증기는 가열 상태에서 계속 팽창하여 포장을 부풀립니다. |
수증기가 패키지를 부수어 미세 균열을 일으킵니다. |
저습 건조 캐비닛 또는 빠른 제습 건식 캐비닛은 10-20%RH 내에서 모든 RH 수준을 유지할 수 있으므로 조립 과정 중 부적절한 보관으로 인한 고장 위험을 효과적으로 제거합니다.
저습 건조제 캐비닛, 전자 습도 제어 건조 캐비닛의 적용
저습도 건조 캐비닛은 전자/반도체 제조 산업에서 필수적이며 다음을 위한 최적의 보관 솔루션입니다.
â» PCB, PCBA, IC 칩, LED, SMD, SMT, EMS, 테이프 및 릴, 인쇄 배선 기판(PWB), 폴리이미드 필름, 피더.
â» 커패시터, 세라믹 부품, 커넥터, 스위치, 용접봉.
â» 부분적으로 조립된 MSL 구성 요소.
â» 에폭시, 수지, 접착제와 같은 수분 흡수 재료.
â» WDM용 마이크로 렌즈 및 CCD, 솔리드 스테이트 이미지 센서와 같은 광섬유.
왜 저습 건조 캐비닛, 전자 습도 제어 건조 캐비닛이 필요합니까?
일반적으로 전자 건조 캐비닛은 습기 관련 손상으로부터 민감한 전자 부품을 보호하는 보관 기계로 습기에 민감한 장치에 효과적인 습도 제어 보관 솔루션을 제공합니다.
Climatest Symor®에 MSD를 저장함으로써 습도가 낮은 건조제 캐비닛, 연장된 바닥 수명이 보장되고 팝코닝, 금속간 성장, 산화, 납땜성과 같은 생산 실패가 완전히 끝나고 생산 효율성이 크게 향상됩니다.
귀하의 소중한 구성 요소를 Climatest Symor®에 저장함으로써 낮은 습도 건조제 캐비닛, 곰팡이, 산화, 곰팡이, 녹과 같은 습기 관련 결함이 사라지고 작은 투자가 큰 손실보다 훨씬 낫습니다.
클라이시스트 시모르® 낮은 습도 건조제 캐비닛 및 낮은 습도 저장 캐비닛은 스위스 수입 온도를 채택합니다. & RH 센서, 오류는 +/-2%RH이며 고정밀 및 높은 안정성을 제공합니다.
또한 클린룸은 위생 요구 사항이 매우 엄격하며 스테인리스 스틸은 견고하고 가장 엄격한 청소 프로세스를 견딜 수 있는 것으로 알려져 있습니다. Climatest Symor® 또한 스테인리스 스틸(SS) 건식 캐비닛과 스테인리스 스틸(SS) 질소 캐비닛을 제공하며 둘 다 고객의 특정 요구 사항에 따라 맞춤화됩니다.
10%-20%RH 시리즈 제습 속도:
문을 30초 동안 연 다음 닫으면 습도가 30분 이내에 <10%RH로 회복됩니다. 아래 곡선 참조:(주변 온도 25도, 습도 60%RH)
전자 부품을 보관하는 일반적인 방법은 무엇입니까?
1. 습기 차단 백
â방법: 습기에 민감한 구성 요소는 밀봉된 습기 차단 백에 포장되며, 내부에는 건조제와 습도 표시기 카(HIC)가 있습니다. 사용자는 차량에 있는 점의 색상 변화를 확인하여 밀봉된 패키지의 주변 습도를 식별합니다.
â단점: 습기 차단 백 + 습도 표시기 자동차 + 건조제 + 수동 작업 = 소모품, 누출 위험, 높은 비용.
2. 질소 캐비닛 - 방법 : 습기에 민감한 구성 요소는 낮은 습도 저장을 충족시키기 위해 질소 퍼지 캐비닛 또는 압축 공기에 저장됩니다.
â단점: 질소 충전 = 지속적인 N2 소모, 높은 비용.
3.건조 보관 캐비닛
â방법: 습기에 민감한 구성 요소는 건조한 보관 캐비닛에 넣고 플러그를 꽂기만 하면 기계가 자동으로 작동하여 매우 낮은 습도에 도달합니다.
â 장점: 소모품 없음, 수동 작업 없음, 질소 소비 없음, 환경적, 약간의 전기만 필요합니다.
위의 비교에서 건식 보관 캐비닛은 더 높은 효율성과 더 낮은 비용을 제공하며 장기적으로 가장 비용 효율적인 옵션입니다.
저습 건조 캐비닛, 전자 습도 제어 건조 캐비닛의 장점
우리는 아래 산업에 저습 건조제 캐비닛 솔루션을 제공합니다.
SMT
반도체
자동차 부품
광섬유
주도의
항공우주
저습도 건조제 캐비닛과 질소 캐비닛의 차이점은 무엇입니까?
1. 작동 원리
저습 건조제 캐비닛은 물리적 습도 흡수를 사용하고, 핵심 부분은 건조 장치이고, 건조 장치는 자동으로 습도를 흡수하고 배출하는 순환 과정을 조정합니다. 20-60% RH/10-20%와 같은 선택에 대한 다른 RH 범위가 있습니다. RH/<10%RH/<5%RH/<3%RH, 특정 요구 사항에 따라 다릅니다.
저습 건조제 캐비닛은 N2 가스 퍼지를 사용하고 채워진 N2 가스는 내부 공기를 외부로 밀고 RH를 설정 값으로 낮추고 N2 유량계, 자기 밸브 및 N2 모듈이 제어 목적으로 질소 캐비닛에 장착되어 있습니다. , 습도는 조정 가능한 1-60%RH이지만 지속적인 N2 공급이 필요하며 비용이 높습니다.
2.제습 속도
질소 캐비닛 제습 속도는 저습 건조제 캐비닛보다 빠르며 N2가 캐비닛으로 돌진하면 내부 RH가 몇 분 이내에 1%RH에 도달할 수 있지만 전자 건조 캐비닛은 RH 흡수 및 배기 프로세스를 경험해야 합니다. 특정 RH 범위에 따라 일반적으로 10-30분 이내로 더 느립니다.
3.신청
제품이 습도에 민감한 경우 낮은 습도 건조제 캐비닛이 최선의 선택이며 제품이 구리, 수정, 은과 같이 습도에 민감하고 산소에 민감한 경우 N2 캐비닛이 더 좋습니다.
저습도 건조제 캐비닛에 대한 자세한 내용은 당사 웹사이트 www.climatestsymor.com을 방문하거나 직접 sales@climatestsymor.com으로 이메일을 보내주시면 빠른 시일 내에 연락 드리겠습니다. 가능한 협력을 환영합니다.
